海信TLM4277液晶彩电主副高频头电路分析

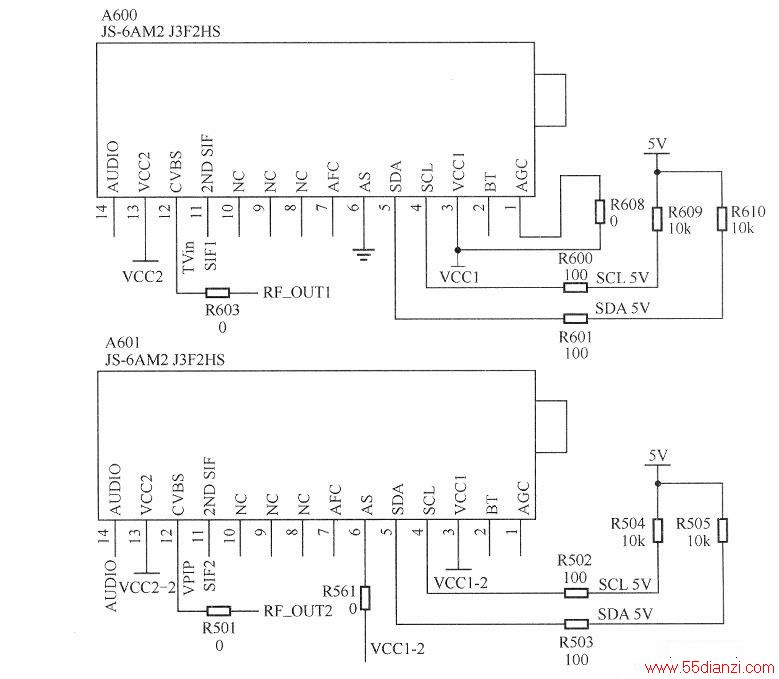

　　主副高频头电路如下图所示。海信TLM4277液晶彩电的主副高频头A600、A601均为中放一体化高频头，其引脚功能如下表所示。

脚位 引脚名 功能 1 AGC 射频AGC输入端 2 BT 调谐电压输出 3 VCC1 电源1 4 SCL 串行总线时钟 5 SDA 串行总线数据 6 AS 接地 7 AFC AFC控制端 8～10 NC 空 11 2NDSIF 第二伴音音频输出 12 CVBS 彩色全电视信号输出 13 VCC2 电源2 14 AUDIO 音频输出

　　对于主高频头，工作过程如下：RF射频信号进入A600后，在内部经高频及中频处理，从A600的(11)脚输出第二伴音音频信号SIF1，送到音频处理电路N600(MSP3460G)作进一步处理。从A600的(12)脚输出彩色全电视信号RF_OUT1，送到主解码电路N006(VPC3230D)进行处理。
　　
　　对于副高频头，工作过程如下：RF射频信号进入A601后，在内部经高频及中频处理，从A601的(11)脚输出第二伴音音频信号SIF2，送到音频处理电路N600作进一步处理，从A601的(14)脚输出音频信号，送到N600的单声道信号输入端作进一步处理。从A600的(12)脚输出彩色全电视信号RFOUT2，送到副解码电路N010(VPC3230D)进行处理。
