IIC总线彩电常见的CPU保护端子

IIC总线彩电常见的CPU保护端子

点击数:7674 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   电视机单元电路

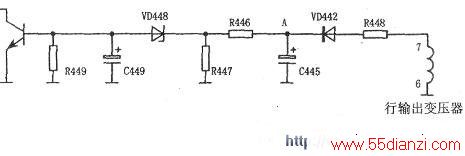

  许多I2C总线彩电的CPU上设有保护端子,常用"PROTECT’、“SAFTY”、“X-RAY”等符号表示。正常工作时,该端子为高电平(或低电平);当电源或扫描电路出现异常时,该端电压立即跳变为低电平(或高电平),CPU关闭I2C总线,进入保护状态。此时,整机如同遥控关机一般,但用遥控器也不能开机。上图所示是海信TC2199D彩电的保护电路。CPU的(31)脚为保护端子。正常工作时,电压接近5V,当行电路出现异常而引起行逆程脉冲过高时,A点电压会上升,VD448导通,V449饱和,CPU(31)脚变为低电平,CPU进入保护状态。同时关闭I2C总线,从CPU⑦脚输出待机控制电压,使整机进入待机状态。下图所示是三洋A8机芯的保护电路。CPU的(19)脚为保护端子。正常工作时,该脚为高电平。当5V-l、9V、8V、20V、12V-l及26V电源中的某一路出现短路现象时,CPU(19)脚就变为低电平,CPU进入保护状态,并从CPU@脚输出待机控制电压,同时从CPU(34)脚输出交替变化的高低/电平,使指示灯闪烁,作为故障指示。由此可见,当I2c总线彩电出现待机(不能“二次”开机)故障时,千万别忘了检查CPU的保护端子电压。
