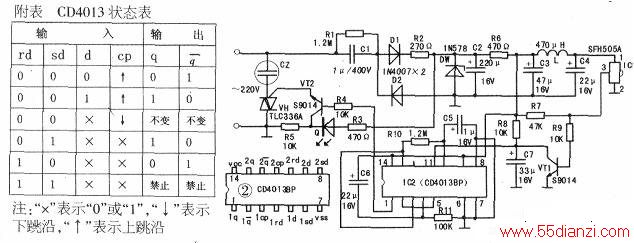

根据实物绘出了如下图所示电路。该遥控插座主要由电源、红外线接收处理和插座电源通断三部份电路所构成。其原理是：当将遥控插座插入市电插座后，交流电经C1限流、D1整流、R2再次限流，C2滤波、DW稳压后得到约10V电压。该电压一路经R3限流后加至红色指示灯Q正极，在双向晶闸管导通后，由于控制管VT集电极为低电平，故红色指示灯0被点亮，指示遥控插座已得电。另一路再经R6降压后得到约5V电压。此电压一路经电感L及C4进一步滤除干扰后，作为红外线接收及处理集成块IC1(SFH505A)供电，送往其①脚。另一路作为控制插座电源通、断用的双D触发器IC2(CD4013BP)电源，直接送往IC2的⑨脚和14脚。当按下遥控器控制按键时，遥控器所发射的红外线信号被ICI所接收，经内部整形、放大、译码后从③脚输出一组负脉冲信号。于是，控制管VT1截止，集电极变为高电平，即有正脉冲触发信号加至双D触发器IC2的输入端⑩脚(CD4013BP的引脚功能见图2)．由于IC2⑧脚为低电平，⑨脚为高电平，10脚为低电平，由CD4013BP状态表（见附表）可知，其输出端13脚应输出高电平，即IC2的另一单元输入端③脚为高电平。由于②脚(1)与⑤脚相连．且为低电平。④脚、⑥脚也因接地为低电平，由IC2状态表可知，输出端总与q电平相反，即⑤脚总与①脚电平相反，（在cp端受正脉冲触发情况下，q端与d端电平总相同）因此，在IC2③脚受正脉冲触发后，lq端为了能与ld端电平相同就必须翻转。故lq端输出高电平一控制管VT2导通一双向晶闸管VH受触发导通一插座cz上得电一插座上用电器得电工作。而lq端一旦翻转，l端（即lq端）电平也跟着翻转，仍与lq端相反。因此，当1cp端再次被触发后仍会使lq端电平翻转。故lq端将输出低电平一控制管VT2截止（由于VT2截止，集电极为高电平，故红色指示灯O熄灭）—双向晶闸管VH在交流电过零时关断一插座cz上失电一插座上用电器停止工作。……其结果就是cp端每被触发一次．1q端电平就翻转一次。
即每按一次遥控器控制按键，遥控插座上就一按得电一失电一得电一……规律变化。
下图中c5、C6、C7、Rl0、R11可使控制具有一定延时作用。
