剖析一款电压放大电路

　　电压放大器用电压传输方式，输出端阻抗要尽量小，接收端的输入阻抗要尽量大，这样传输功率小。但缺点是传输线上的阻抗相对与信号源的电阻来说就较大，直接影响到输入端的线性，且干扰容易串入：电流传输则要求输出端的阻抗大，输入端的阻抗小，使传输线上的阻抗变动和干扰作用变小，有利于小信号线性和大动态、高信噪比。
　　

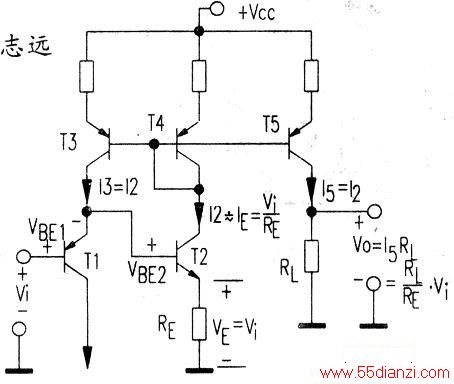

　　电流模放大是电流传输系统中的基本单元。下图是一种电流模放大的典型电路。T3、T4、T5构成镜象电流源，当三只管子的参数完全相同时，输出的三个集电极电流就只与发射极电阻的阻值有关，三只电阻值一样，三个电流就相同。
　　
　　其中I2为基准电流，由T2管提供，电流值近似于IE=VE／RE。又VE=Vi—VBE1一VBE2，而T1与T2为互补对管，VBE1与VBE2恰好相反互相抵消，因此VE=Vi，即I2=Vi／RE。所以，T1、T2管组成了VBE非线性失真对消的超线性电压／电流变换器。根据镜象电流源的特点I5=12，且输出内阻很大。该电流流过RL就完成电流／电压变换功能，输出电压VO =15．．RL =Vi/RE．RL=RL/RE - Vi。电路的电压放大倍数为RL/RE。整个电路是开环的，不带任何负反馈，输入的非线性已有T1、T2互补抵消，而负载接在T5的电流源输出端内阻很大，负载阻抗对频率影响相当小，所以，称之为超线性放大。
　　.

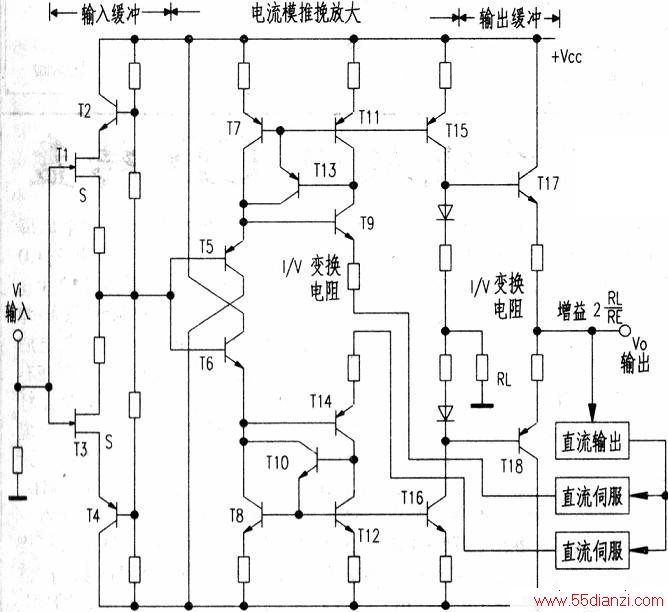

　　下图是先锋超线性前置放大器C-21的主要电路，电路为推挽组态。场效应管T1、T3和晶体管T2、T4构成改进型源极输出器作为输入缓冲级。从T5至T16组成推挽电流模放大电路，T5和T6称钻石电路，T9和T10为镜象电流源基极偏置补偿管，以提高电流源精度。T17和T18为推挽射极输出器，降低输出阻抗，完成输出缓冲。其他元件与图1分别对应，不再赘述。
　　
　　电流模放大电路在先锋和马兰士的多款功放中已被采用，而电流传输只在这些机子内部进行。设备间的电流传输刚在高档DAC和Hi-END放大设备之间出现，接口规格尚未统一，有待成熟。
