剖析一款电感线圈短路测试仪

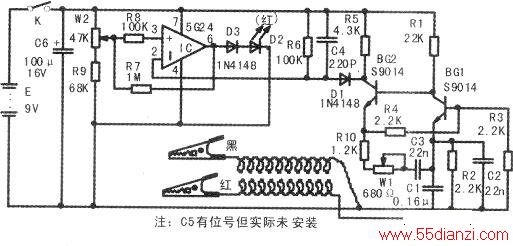

　　该电感线圈短路测试仪省去了振荡电路常用的罐形磁芯振荡线圈，因而便于自制（如果采用了罐形磁芯振荡线圈，则线圈匝数与线径不易确定），故根据实物，绘出了该电感线圈短路测试仪电路图（见下图）。由图可知，R1、R3、R5等构成振荡管BG1、BG2偏置电路。在接通电源时．BG2在R1提供的正偏电压作用下，首先进入饱和导通状态。其发射极电流经R4反馈至BC1基极，在正反馈作用下BG1也饱和导通。于是，电源经R1、BG1c、e极对振荡定时电容C2充电。与此同时，因BG1饱和导通，BG2基极电位降低，BG2随即进入截止状态。BG2截止后，BG1也因失去R4提供的正反馈电流而进入截止状态。此时，振荡定时电容C2通过振荡定时电阻R2对地放电。随时间推移，C2两端（即BGI发射极）电压逐渐降低．BG1集电极（即BC2基极）电压逐渐升高。
　　
　　当电容C2基本放电完毕时．BG2再次进入饱和导通状态，而进入下一个工作循环……如此往复。图3中，R10、WI、C3构成交流负反馈网络，以保证振荡器工作稳定。调整可调电阻W1数值大小可控制反馈量大小，从而决定振荡器是否起振。当振荡器起振后．BG2集电极电流增大（实测平均电流为1.5mA），R5两端压降增大，经D1使运放(5G24)反相输入端②脚电位低于正相输入端③脚电位，于是，输出端⑥脚有高电平输出，故经D3可使红色发光二极管D2点亮。在振荡器停振时，R5两端压降减小，经D1将使运放(5G24)反相输入端②脚电位高于正相输入端③脚电位，于是，输出端⑥脚只有低电平输出，故红色发光二极管D2熄灭。
　　
　　当然，运放正相输入端③脚电位是由可调电阻W2决定的。因此，W2是保证在振荡器起振时，D2点亮。振荡器停振时，D2熄灭的调节电阻。图3中，红、黑鳄鱼夹用作接被测电感。
　　
　　由图可看出，在测试时，若被测量电感线圈未短路，则相当于C1对地的阻抗很高，对振荡器几乎无影响，故红色发光二极管D2仍点亮。反之，若被测量电感线圈短路，则C1l对地阻抗很低，相当于对地交流短路（等效C1下端接地）．振荡器因Q值大幅降低而停振，因而红色发光二极管D2熄灭。顺便说明，如有朋友想自制，图中，BC1、BC2的β值应不小于100。若无单运放SG24,用μA741、F007、XFC5、LM741、MC1741、TA7504或任一种型号单运放均可。元件检查无误，焊好后即可进行调试。开关K先不闭合，将毫安表并接在开关两端，电流表应不大于10mA，否则说明元件有问题或焊接有误。再将毫安表串接在R5-端回路，调节W1，使BG2集电极电流能从零点几毫安突然上升至一点几毫安（表示振荡器已起振）．若电流始终很小且不变化，则表明振荡管B值过小或质量差或C2有问题或W1阻值过小。在振荡器起振后，再缓慢调节W2使发光指示二极管D2刚好点亮。然后取一只良好的行输出变压器（其它变压器只要能在铁芯中穿绕线圈也行），将测试鳄鱼夹夹在初级线圈两端。接下来用绝缘导线在变压器磁芯上穿绕两匝，并将始、末端短接，模拟线圈短路。
　　
　　此时振荡器应停振（即D2熄灭），否则，表明振荡器振荡过强，这时应缓慢调节Wl减小阻值（增大反馈量），使发光指示二极管D2刚好熄灭为宜。由于电源电压会随使用时间延长而降低，被测线圈电感量大小也不相等，故可调电阻W1、W2并不一定要换成固定电阻。每次测试前，打开电源开关，发光二极管应点亮。短接两鳄鱼夹时，发光二极管应熄灭，否则要进行校验后才能测试。
