电子抢答器可以用于各种体育竞赛和各种抢答比赛的电子系统中，用声光信号指示第一名次。

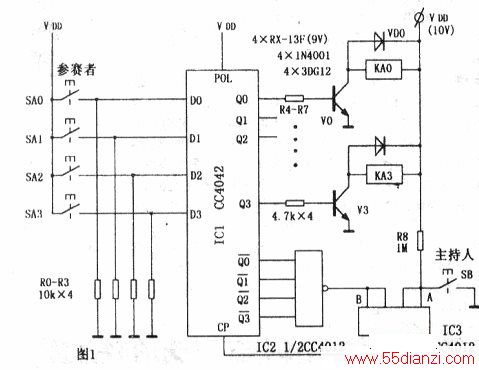

电子抢答器原理电路如图1所示。

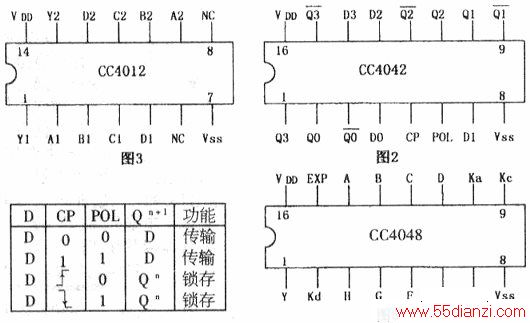

图中，IC1为时钟控制锁存4D触发器CC4042。每片CC4042内部除含有共时钟的四个D触发器之外，还有一组共用有效触发极性控制门，以决定D触发器的工作状态。CC4042引出端功能图如图2所示，其逻辑真值表如附表所示。
可以看出，当极性控制功能端POL与时钟脉冲CP端逻辑状态相同时，其各个D触发器D端的输人数据可以传输到对应的输出端Q；当POL=O、CP端时钟脉冲上升沿来时，或POL=1、CP端时钟脉冲下降沿来时，CC4042可以将其时钟有效边沿来前的输出状态锁存起来。
在图1电路中，IC2、IC3分别为4、2输人与非门，可以采用一片双4输入与非门CC4012。其引出端功能如图3所示。
在图1电路中，SAO～SA3为参赛者控制的抢答按键。SB是由主持人控制的复位或解锁按键。
电路工作过程：抢答前，主持人按接一下复位按键SB，使IC3输入端A=0．IC3输出变为1，则IC1之POL=1、CP=1，处于数据传输工作状态，若此时有哪位参赛者已按F抢答键，相应的Q端有输出，主持人可令其松开按键，这时SAO-SA3为开路状态，DO—D3均为0状态，因此传输到其对应输出端Q0～Q3全部为0，Q0一Q3全部为I；IC2输出变为0，亦即IC3之输入端B=O；主持人将SB松开后A=1，这时IC1时钟端CP＝1，IC1的POL=1、CP=1，电路作好了抢答比赛的准备工作。
抢答开始，在SAO—SA3之一按键被抢先者按下瞬间，如SAI被按下，由于IC1工作于传输状态，且Dl=1，故其Q1=1、Q1=0，IC2输出变为1，由于IC3输入A=1、B=1，使得IC1之CP=0。因此IC1工作于锁存状态，立即将此时电路输出状态锁存。之后再按下任何其它抢答按键都不起作用。
IC1唯一的有效输出端Q1推动三极管V1导通，驱动执行继电器KA1吸合，并通过继电器触头控制声、光告知信号，显示1号参赛者获第一名次，从而完成一轮抢答比赛。
图1所示电路可供四人（组）参赛者进行抢答比赛。当参加比赛者在四人（组）以上时，应对IC1进行扩展。扩展方法是将若干片CC4042的POL端并联接于逻辑1；CP端并联接于IC3之输出；各个D数据输入端分别接抢答按键；相应输出端分别接执行继电器；IC2也应选择与之输入端数目相对应的与非门，或对其输入端进行相应的扩展。

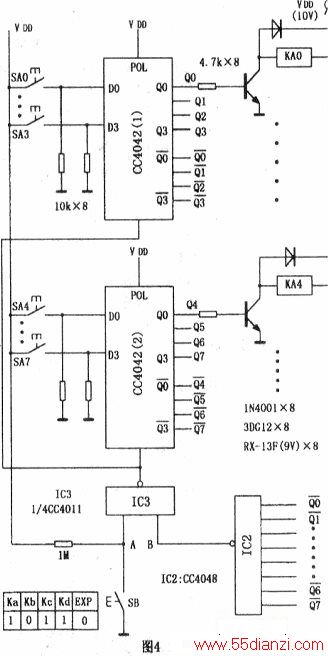

图4为可供八人（组）参赛者进行抢答比赛的电路图。
在图4电路中，IC1由两片CC4042并联扩展为时钟控制锁存8D触发器。其输入端分别受参赛的8人（组）抢答按键SAO一SA7的控制；其输出端分别控制执行继电器KAO一KA7。IC2选用8输人多功能控制门CC4048。CC4048的8个输入端ABCDEFGH分别接两片CC4042的反相输出端Q0一Q7;CC4048输出端Y作为IC3的一个输入端B；IC3是2输入与非门；SB为复位按键。
CC4048引出端功能图如图5所示。CC4048之Ka、Kb、Ke为逻辑功能控制端。改变Ka、Kh、Ke的输人数码组合，可使同一片电路实现8输入端的或非、或、或一与、或一与一非、与、与非、与一或一非、与一或等8种逻辑功能。EXP端为输入扩展端。当输入端数目小于8时，EXP应接0；当输入端数目大于9时，可利用EXP端进行扩展。Kd为三态控制端。Kd=1时，输出端Y有效；Kd=O时，输出端Y呈高阻态。因此处CC4048是作为8输入与非门使用的，所以Ka．Kb．Ke．Kd．EXP=10110。
