美的FS40-6AR遥控落地扇采用微电脑红外线遥控，具有高、中、低三档正常风速、自然风调节和四挡定时设定，适用于家庭纳凉的要求。
一、主控电路
主控电路由电源电路、微处理器电路、风扇电机控制电路构成。根据主控电路实物绘制了电原理图，如上图所示，还对印刷板背面进行了标注，如下图所示。
1．电源电路
220V市电经FUSE输入，经MC1滤除高频干扰脉冲，利用MC2降压，由ZD1稳压，在ZD1两端得到5.6V交流电压，通过D1半波整流，EC1、CC1、CC2滤波产生5V直流电压。该电压不仅为U1的12脚提供电源(VDD)，而且经R4限流，EC2滤波后为红外线接收头(REC)供电。在ACL和ACN间跨接的ZNR是压敏电阻ZNR，用于市电电压过压保护。
MC2两端并联的R1为泄放电阻。
2．微处理器电路
参见上图，微处理器电路由8位单片机HT48R05A-1(U1)为核心构成。U1各引脚电压值如下表所示。
(1)基本工作条件电路
微处理器Ul获得供电后，内部的振荡器与晶振XTAL通过振荡产生4MHz时钟信号，并且内部的复位电路输出复位信号使U1内的存储器、寄存器等电路复位后开始工作，进入待机状态D整个操作控制程序固化在单片机内部的存储器内，待机期间，只要按动“功能键”即可完成各种操作。
(2)红外线接收电路
遥控接收头REC利用红外光电二极管将红外线遥控信号转换为相应的38kHz调制电信号，该信号经放大、检波、整形等处理后，得到相应的数字脉冲指令信号，再经CC3滤波，利用R5加到U1的④脚。U1对输入的信号进行解码，识别出控制的种类，按照预置的程序完成电风扇的各项控制功能。
(3)蜂鸣器电路
当U1每接收一次有效指令，18脚输出的音频信号驱动蜂鸣器BUZ发出“嘀”声，表示操作有效。
3．开／风速／自然风／关电路
风扇启动时，第一次按SW3键，微处理器Ul的10、17脚输出高电平信号，①脚输出低电平触发信号，10、17脚为高电平时晶闸管T2、T3截止，①脚输出的低电平信号通过R9触发晶闸管T1导通，风扇电机低速供电端子得电低速旋转，同时U1输出控制信号使低速指示灯LED3和正常风指示灯LED1亮；第二次按此键，U1的①、⑩脚输出高电平信号，使T1、T3截止，同时⑩脚输出的低电平信号通过R10触发T2导通，风扇电机的中速端子得电中速旋转，此时LED1和中速指示灯LED4亮，LED3灭；第三次按此键，U1的①、12脚输出高电平信号，使T1、T2截止，同时⑩脚输出的低电平信号经R11触发T3导通，风扇电机的高速端子得电高速运行，此时LED1和高速指示灯LED5亮，LED3、LED4灭；第四次按此键，风扇进入自然风状态，LED3和自然风指示灯LED2亮，LED1灭；第五次按下时关机，回到待机状态。
4．定时控制电路
逐次按SW2键可预置风扇运转时间，时间从0.5h开始，按0.5h递增，最大时间为7.5h。有四个定时指示灯0.5h(LED6)、1h(LED7)、2h(LED8)、4h(LED9)，定时时间用亮灯对应的时间之和来表示。
5．摇头电路
在风扇运转期间，按SW1使U1的5脚输出低电平信号，通过R12使晶闸管T4导通，同步电机得电运转，风扇便在水平方向约1800区域内摇头扫风。
若要定向送风，可再按此键使T4截止，风扇朝向停在所需位置上。
6．遥控发射电路
遥控发射电路由操作键电路、编码电路、发射电路构成。笔者根据遥控电路实物绘制了电原理图，还对它的印刷板背面进行了标注，如图下图所示。
图中E为两节七号电池(3V)，电路板上设有“开／关”、“摇头”、“定时”、“风速”、“风类”5只轻触键，芯片U1为软封装，采用黑胶复盖保护，未标注型号。从发射电路原理分析，U1为编码集成电路类似BIT88030由455kHz晶振ZTB和电容CC1、CC2与内部电路组成时钟振荡电路，振荡脉冲分频后产生38kHz载频。按下功能键，被U1识别后，输出的遥控指令信号经Q1放大，驱动红外发射管IR1向外发射已调制的红外脉冲信号。
二、常见故障维修

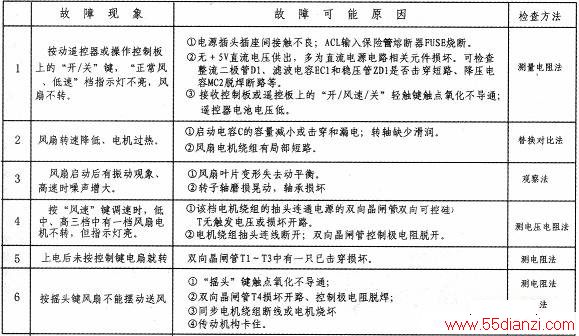

根据故障现象，结合电路原理分析判断故障原因和可能的故障部位，从常见故障人手，，采用观察法、代换法、电压测量法、电阻测量法进行检查，确定故障元件。常见故障如下表所示，供维修时参考。
1．观察法
用肉眼观察电源插头座、开关、调速部件、机械传动部件，有无明显的松动、断裂、烧焦等，如果有，说明该处可能有故障。
2．测量电阻法
启动电容用万用表的电阻档进行充电检查，如果没有充电现象，则电容漏电或击穿开路。测量电机线圈电阻，与正常值比较，相差较大则出现故障。
3．代换法
对启动电容、电机、晶闸管、晶振等不易判断的元件可采用代换法判断，如果恢复正常，则说明被代换的器件损坏。
