春花ZW80-936吸尘器控制电路原理分析

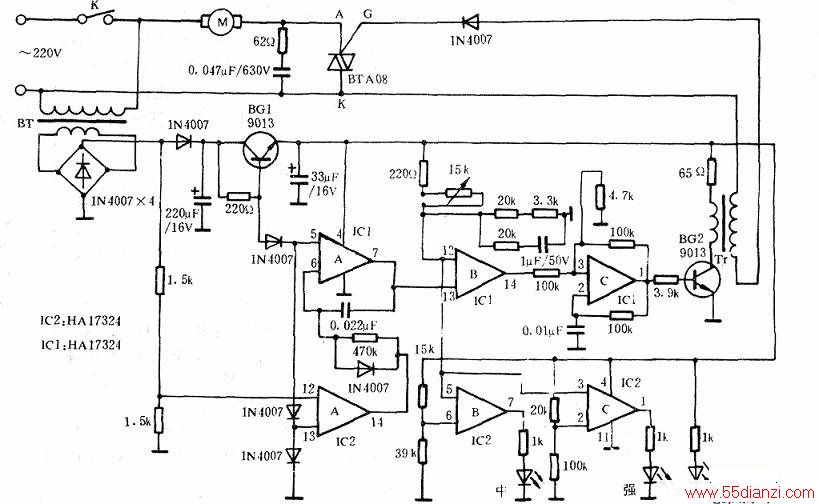

　　附图是ZW80-936吸尘器控制电路图。电路中主要数据如附表。主要由以下电路组成：

　　1．主电路：电动机的电枢M与可控硅BTA08串联，接到交流220V电源上，改变可控硅导通角可实现调压调速目的。

　　2．触发电路：三极管BG2对IClC输出的方波进行整形和放大，在方波正半周，BG2导通，通过脉冲变压器Tr输出触发脉冲，经二极管整流，加到可控硅控制极G上。

　　3．控制电路

　　(1)电压比较器：由IClA和IC2A组成。IC1A⑤脚和1C2A13脚由于二极管的正向导通，被分别钳位在1.4V和0.7V。

　　lC2A（12）脚由整流输出电压经两个1.5k电阻分压提供。即使电网电压在一定范围内变化，只要（12）脚电压大于13脚电压．IC2A14脚便有正电压输出，经限流电阻(470k)加至IC1A⑥脚，经此电压比较器比较，由⑦脚输出加至IClB（13）脚。

　　(2)速度调节器：由IC1B组成。IClB的（13）脚由于IC1A和IC2A两个电压比较器比较的结果较稳定，调节手柄上的电位器(15kΩ)，1C1B（12）脚电压随之改变，与IC1B的（13）脚给定的调速电压相比较，在（14）脚输出电压给方波发生器ICIC的输入端③脚，从而完成调压调速目的。

　　(3)方波发生器：由ICIC组成，输出方波幅度随IClC③脚电压的升高而升高，IC1C①脚输出的方彼加至BG2基极做整形放大。

　　4．显示电路：三只LED用来指示电路的工作状态。接通电源后，按’F电源开关K，电源指示灯即发光。IC2B⑧脚与IC2C②脚电压均由偏置电阻决定，且V⑥<V②。改变手柄电位器阻值，即改变1C2B⑤脚与IC2C③脚电压，当V⑤>V⑥时，IC2B⑦脚输出高电平，使LF:D点亮，指示吸尘器工作在“中”状态。但此时V⑧<V②，故IC2C①脚输出低电平。继续调节手柄上电位器，使V⑧>V②时IC2C①脚输出高电平。此时V⑤>V⑥，IC2B⑦脚也输出高电平，两个LED全亮，指示“强”工作状态。
