剖析一款简单的毫欧表电路

　　在开关、交流接触器和继电器的生产中，常常需要测量触头的接触电阻。在电工仪表修理中，则需测量分流器的电阻。在低压电器的生产、检验和维修中，也经常需要测量～些毫欧数量级的电阻。
　　

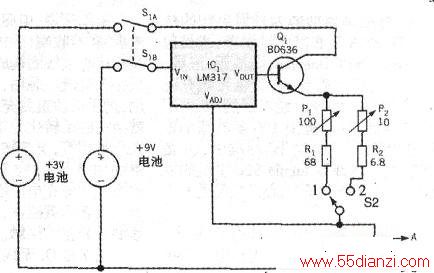

　　这里介绍一种测量毫欧电阻的电路，如附图所示。该方法利用一块电压基准IC，作为一个受控恒流源的输入级。该IC1在其Vout引脚和VADJ引脚之间，输出为1.25V恒定电压，可用它建立恒流源。
　　
　　IC1控制NPN达林顿晶体管Q1的基极，IC1调节所选电阻器两端的电压，以形成恒流源。恒流源可输出10mA电流或lOOmA电流，这取决于哪一只发射极电阻接人了电路。S1的作用是延长电池寿命。只要在测试点A和B之间跨接一个电阻性负载，再用数字电压表(DVM)测量该电阻两端的电压就可校准电流源。这里使用了5Ω和10Ω两只电阻，并将S2调到1位置可输出10mA;将S2调到2位置，可输出100mA。为了测量一个小电阻，可将测试点A和B连接在该电阻两端。DVM要调到mV量程。DVM显示的电压读数与被测电阻成正比。如果你按以上建议校准附图所示电路，则量程为lOOmA时的读数是10Ω/V，而量程为lOmA时的读数就是100Ω/V。
　　
　　为了寻找印刷电路板短路处，要将上述电路的测试点A和B跨接在可疑的短路信号两端。将一个DVM探头接到测试点A．并用另一个探头探测电路。如果沿一条印制线检测到的电压恒定不变，说明印制线上没有电流流动，该印制线不是造成短路的根源。要在读数小的印制线上寻找大读数点，再在读数大的印制线上寻找小读数点，从而确定短路位置。
