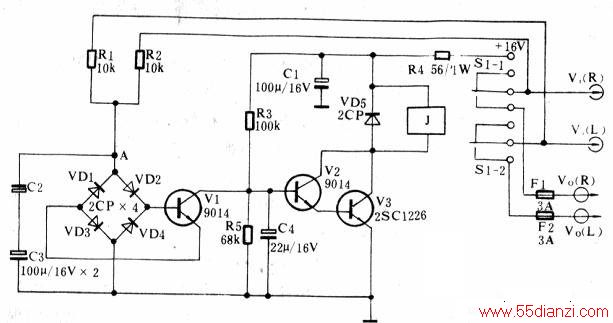

下图所示电路是组合音响中常用的常开式音箱保护电路，主功率放大器电路在图中未画出。Vi(R)是来自右声道功率放大器输出端的右声道信号，Vi（L）是来自左声道功率放大器输出端的左声道信号，Vo(R)、Vo(L)是经过保护电路后的右、左声道信号，送到右、左声道音箱中。这一保护电路不仅能保护左、右声道音箱，而且具有开机静噪功能。
电路中，JI是继电器，它控制两个开关Sl-i和Sl-2。VDl～VD4和vi构成检测电路，V2和V3为继电器J的驱动管，C4是开机静噪电容。在电路工作正常时．Vi(R)或Vi(L)信号中只有交流成分而没有直流成分，保护电路不动作。此时，V2和V3在电阻R3、R5的偏置下处于导通状态，J线圈中有电流而使开关s1-1和Sl-2处于接通状态（图示是断开状态），分别将左、右声道的音箱接入电路，机器处于正常工作的状态下。要注意的是，该电路中的继电器是常开式的，只有在给J通电时，两个开关才接通音箱电路。
在电路工作正常时，Vi(R)、Vi(L)中只有交流信号（音频信号），这两个声道的交流信号分别经Rl和R2合并，加到检测电路中。电容C2和C3逆串联，此时将音频信号全部旁路到地，在A点无直流电压，保护电路不动作。
当左或右声道主功率放大器出问题时，放大器的输出端将‘出现正极性的直流电压，或是负极性的直流电压。当出现正极性的直流电压时，电路中的A点直流电压为正，该电压经VD2--V1基极一vi发射极一VD3一地而成回路，这样有基极电流流过了vi管，Vl饱和导通，其集电极由高电位降为低电位，使v2和V3截止，J中无电流流过，Sl-1、Sl-2转换到图示的断开状态，将左、右声道的音箱回路切断，大电流不能流过扬声器，达到保护的目的。只要有一个声道的主功率放大器电路出问题，保护电路将同时断开两个声道的音箱。
当放大器电路出故障导致电路中的A点为负电压时，地端流出电流经VD4一vi基极→v1发射极→VD1一A点，此时也有直流电流流过检测管vi，vi饱和导通，使s1-1、S1-2处于图示的断开状态，进入保护。
音箱保护电路进入保护状态后，由于切断了音箱回路，所以左、右声道的扬声器均无任何响声。
在采用音箱保护电路后，可以将开机静噪电路设在保护电路中。这一电路中的开机静噪电路主要由电容C4构成。
在未开机时，电容C4中是无电荷的，所以C4两端的电压为ov。在开机后，由于电容两端的电压不能发生突变，所以开机瞬间v2基极电压为ov．J中无电流，si-1、Sl-2处于图示的断开状态，左、右声道的扬声器不能立即接入电路中，此时放大器电路产生的冲击噪声不能加到扬声器中。开机后，直流电压(+16V)经R4、R3开始对电容C4充电，随着充电的进行，V2基极电压上升，使v2和V3导通，Sl-l、Sl-2转换到将音箱接通的状态，机器进入正常工作状态。由上述分析可知，这一电路中的左、右声道音箱是滞后开机一段时间才接入电路的，利用这一时间差来消除开机冲击噪声，故这种静噪电路又称为延时式静噪电路。
电路中，VD5是保护二极管，用来保护V2和V3。当J线圈突然断电时，在该线圈两端要产生反向电动势，其极性是下正上负，这一电动势加在V2和V3管上。该电动势是比较大的，会击穿这两只管子。在加入VD5后，反向电动势对VD5而言是正向偏置，所以在反向电动势产生时使VD5导通，将反向电动势能量释放，达到保护V2和V3的目的。
R3和R5是v1的分压式偏置电阻，使V2和V3处于饱和导通状态。C1是滤波电容，F1和F2分别是两个声道的保险丝，一般讲仅靠这种保险丝来保护扬声器是不够的。
