该型播/扩音器除了扬声器外还有红外遥控接收窗；左侧面设置有混响调节器、话筒、MP3插接口（φ2.5双通道插接座）、SD卡插接口及USB(U盘)插接口；右侧面设置有带（电源）开关的音量调节器、电源及充电指示灯、四组按键（分别为“上一曲”、“播放暂停”、“下一曲”、“模式转换”）及充电插口。

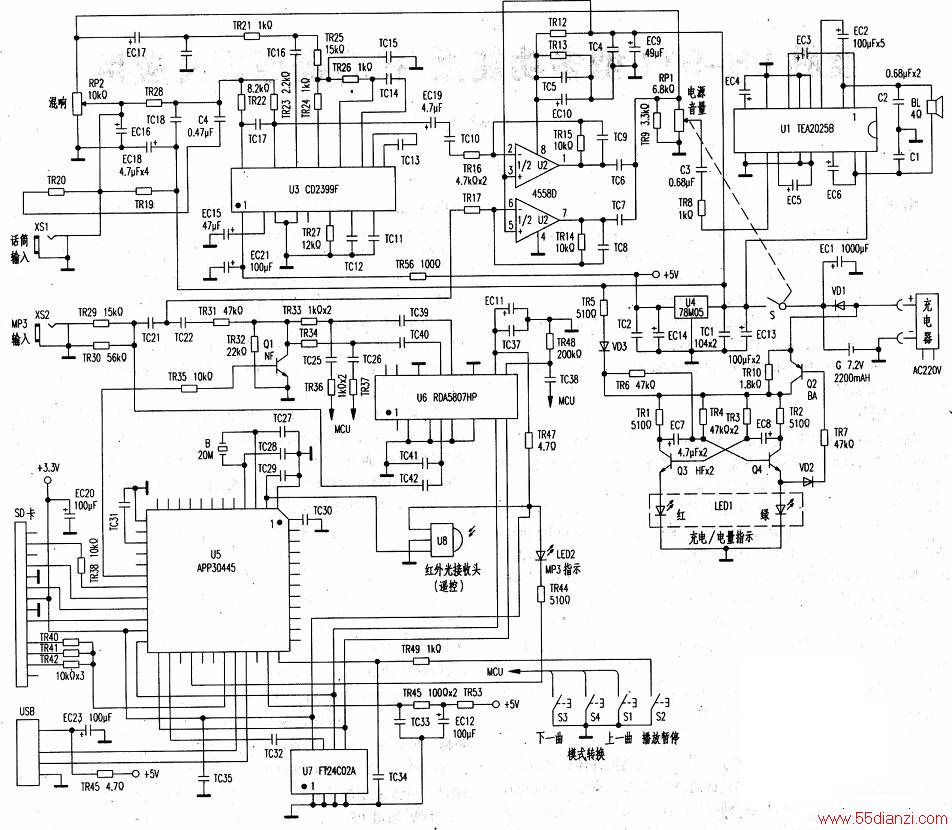

按实物测绘的电原理图见下图所示。
1．电源及充电电路
电源电路由7.2V容量为2200mAh的锂离子电池G、滤波电容EGI、隔离二极管VD1及Q2、Q3、Q4、LEDl（双色）等组成。充电时插上充电器，充电电压经Q2加至由Q3、Q4、LED1等构成的充电指示电路．Q3、Q4交替导通；LEDI的红、绿灯交替闪亮。当绿灯上的压降随G充电电量增大、电压升高到使Q2截止，LED1停止闪亮，仅绿灯亮。此时可拔去充电器（绿灯熄，此时电池电压最高可超过8V）。而电池电量消耗到需充电时，绿灯变暗（里暗灰绿色）并自动停机。
需要播扩音时接通电源开关Sl，此时，电池电压除了经VD3使ED1绿灯持续亮外，电池还一路给Ul、U2供电；一路经U4(78M05)输出稳定的5V电压，给U3、U5、U6、U7、U8等相关电路供电。
2．音频放大与功放功放
由双声道音功放U1(TEA2025B)与4英寸中音扬声器BL组成。该功放块采用直接输出，效率很高，是既无自带散热器、也无外加散热器结构的普通l6引脚双列直插集成块。工作电压15V、静态电流为40mA，每声道输出峰值电流可达1.5A；输出功率为2.3Wx2，电压增益为43dB-47dB。此处接成单声道输入，由②脚、15脚合成输出方式，所以放音很洪亮。TEA2025B引脚功能见下表。
音频放大由U2(4558D双运放)及外围元件，组成话筒／混响音频放大和MP3、SD卡、USB(U盘)两路音频放大，分别由TC6、TC7输出到RP1 (6.8kΩ)音量调节电位器，经C3、TR8输送至U1⑩脚。每个声道都设有自动增益控制(分别为TC8、TR14和TC9、TR15)。4558D引脚功能如下：
①脚一通道1输出：
②脚一通道1倒相输入：
③脚一通道1非倒相输入：
④脚一地：
⑤脚一通道2非倒相输入：
⑥脚一通道2倒相输入：
⑦脚一通道2输出：
⑧脚一电源端。
3．混晌网络

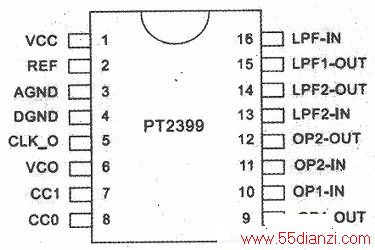

混响网络主要由双列16引脚四声道环绕声处理器CD2399F、混响调节电位器RP2、话筒输入插口XS1及附属元件等组成。该混响处理芯片具有数／模、模／数转换功能和很高的取样频率。内置44K存储器，数字处理部分能产生延时时间。由于系统时钟采用内置压控振荡器产生，且可在外部调节（如本网络用RP2调节），使混响延时间很容易调整（113.7ms—228ms无级调节）。其延时频响为30Hz—8kHz( -3dB)；而直达声频响为20Hz-20kHz(-3dB)。该混响处理器失真系数及噪声低(<-90dB，能输出高晶质音频，并具有自动复位功能。音频增益可达29dB(对8kHz)，低音100Hz为10dB。芯片各引脚功能见下图所示。
4．MP3播放
将MP3播放器（或MP4、CD机等音源）输出，用该机配备的两端均为φ2.5mm插塞的转接插接线，插入其MP3插孔，接通电源开关即可进行播放。信号经TC21耦合至U2⑥脚放大并放音。此时，放音音量虽也可由RP1调节，但换曲、播放方式等，均由MP3播放器控制，本机仪扩音而已。
5．数字播放系统
该系统由U5MCU (APP30445)、U7可编程存储器FT24C02A及USB(U盘)接口、SD卡接口等组成。其中U7是基于IIC总线型的串行电可擦除EEPROM，内含2kbit(256x8bit)存储单元，通过SDA、SCL2线串行接口，由。
MCU的I2C总线进行控制及变换数据。其双向数据传输协议遵循lOOkHz或400kHz;兼容，引脚功能见下表所示。
U5 (APP30445)MCU是贴片周列48引脚的微处理器，DC5V电压由14脚输入，并由内部转换为3.3V，既为内部部分电路供电，也经26脚向外部相关连电路（如存储器等）供电。其45脚、46脚为时钟振荡端，外接20MHz晶振。时钟及数据、控制信号由24脚、25脚串行总线与外部进行控制和数据交换。
当U盘插入USB插口（或SD卡插入SD接口），U盘的①、④端从USB接口获得DC5V电压、其②、③端分别与U5的16、17脚进行数据交换，U5根据Sl、S3的选择寻址，从U盘读取MP3的数字音频（或歌曲或语音）。由于U7的记忆功能，U5将从前一次的停止处开始寻址，继续播放，而不会每次都从头开始。SD卡的效能相仿，此处从略。
6．收音播放系统
U6(RDA5807HP)是数字FM收音集成电路，内置高精度A/D转换及数字频率合成器、LDO调整、低耗及超宽工作电压范围(DC2.7V—5.5V)；内置噪音消除及软静音、低音增强电路，可直接驳接32Ω耳机输出。该lC通过I2C串行数据总线接口通讯，支持外部基准时钟输入方式。所以U6不设时钟振荡，也无调谐机构。内部电路见图5所示，引脚功能如图6所示。
当按S4模式转换键，转换为收音模式时．U6⑨脚就从MCU获得经分频后非常稳定的时钟基准，并由MCU根据所选S1（上一曲）或S3（下一曲），像汽车收音机那样，由下至上或由上至下自动搜索(频率范围76MHz—108MHz)。电台信号由天线（一段从MP3插口至TC42的铜箔，加上至U2⑥脚外接电阻TR17之间的铜箔构成，无外接天线）接收，一旦搜索到电台信号，经TC42输入至U6⑨脚。经内部电路A/D转换、数字频率合成，且分离成R/L两个声道的ADC信号，又经DSP电路中D/A转换后，分别由UR的DAC放大，最后由@脚、@脚输出，去驱动U2、Ul放音。同时，这两路音频信号还经TC25、TC26反馈回MCU，只要SI、S3无后续控制信号，就将锁定在搜到的电台持续播放。
数字播放系统除了可由S1—S4操控外，还可通过红外光接收lCU8接收遥控信号进行选择和控制，而且项目更多，除了“上一曲”、“下一曲”、“播放／暂停”外、还有VOL+、OL-音量增减；MODE模式转换：ED选择音色效果；按0-9预定选台；循环播放等。
注：由于电路板为多层铜箔板，有部分电路印制在不易查找的中间层，故有部分电路只标向MCU而未具体标注脚位。
