简易型扬声器保护电路

　　1．电路分析

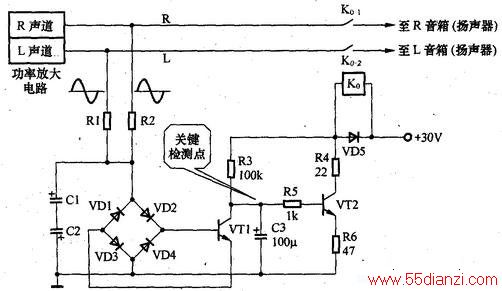

     上图是一种简易型保护电路，它的特点是结构简单。动作灵敏，在廉价的功放机中用得较多，如力之霸LBM～PM838型功放机就使用这种电路。

　　图中R1、R2、C1及C2构成低通滤波器，C1、C2反向连接，相当于一个无极性电容，VD1～VD4构成全波整流电路，负责检测输出端的直流电压。

　　开机后，+30V电源经R3对C3充电，因充电时间常数大，故充电缓慢，经过两三秒时间后，C3上的电压上升至一定程度，此时，VT2导通，有较大的电流流过继电器Ko线圈，继电器吸合，其触点K0-1，K0-2接通，音箱与功率放大电路连通。由于延时作用，可避免开机浪涌电流对扬声器的冲击。

　　当功率放大电路出现故障而引起输出端直流电压偏离0V较多时，保护电路就会实施保护。例如：当R声道出现故障而引起输出端电压大于0V时，此电压会经R2、VD2及VD3使VT1饱和导通。此时，C3经VT1迅速放电，VT2截止，流过继电器线圈的电流减小，继电器释放，切断了音箱与功率放大电路之间的连接，有效地保护了扬声器。同理，若功率放大电路的输出端直流电压小于0V时，保护电路也会动作，并实施保护。

　　C1、C2的容量选得较大(220μF)，它对音频信号相当于短路，只让直流电压加到全波整流电路上，所以这种电路只具备偏零保护功能。R1和R2的取值决定保护电路的灵敏度，若R1、R2的阻值越大，保护点就越高，保护电路的灵敏度就越低。若R1、R2阻值越小，保护点就越低，保护电路就越灵敏。

　　R3租C3决定延迟时间，C3的容量一般为几十微法，这样通过调节R3就能调节延迟时间，一般来说，延迟时间选在两三秒为宜。VD5为继电器的泄放二极管，当VT2截止时，继电器线圈所产生的感应电压经VD5泄放。

　　2．故障检修

　　在检修扬声器保护电路故障时，寻找关键检测点极为重要，通过对关键检测点的电压进行检查，就能缩小故障范围，甚至立即发现问题所在。注意，在检修过程中，一般不要连接音箱(特殊情况除外)。

　　对于简易型保护电路来说，关键检测点是C3的正端。只有当C3正端对地电压达到1.2V以上时，继电器才能可靠吸合，否则，继电器就会释放。因此，通过测量该点电压，就能立即发现问题所在。例如：若C3正端电压超过1.2V，而继电器又未能吸合，则说明故障出在C3之后的电路(VT2、R5、R4、R6等元件上)。若C3正端电压为0V，说明故障出在供电、R3或C3上。若C3正端电压小于1V，说明保护电路动作(处于保护状态)，故障一般是因功率输出级直流电压偏离0V或VT1击穿所致。
