1.电路分析
按键电路由各种按键开关、主控芯片、电阻和二极管等组成。按键电路有以下几种类型。

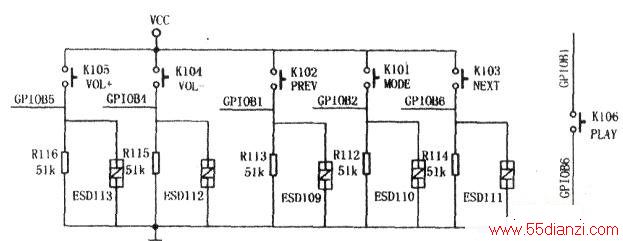

下图所示的按键电路是由主控芯片的一个脚接一个按键(PLAY键除外),比如,GPIOB5是VOL+键,接主控芯片ATJ2085的41脚,没有按下VOL+键时41脚电压为低电平,按下该键41脚有高电平电压输入,于是执行VOL+键功能。这类按键电路的缺点是占用主控芯片的引脚数量较多。

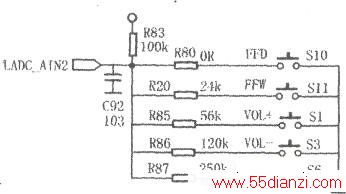

下图所示的按键电路仅占用主控芯片的一个引脚,如RK2706的100脚(LADCAIN2)。该电路按键未按下时,100脚悬空呈高阻状态。当按下不同的按键时,根据电阻串联分压特性,主控芯片100脚输入的电压也不同。当按下其中一个按键时@脚就有一个相应的电压输入,被主控芯片识别后就会执行相应的按键功能。
下图是矩阵式按键电路,图中用了2个键扫描输入端(即KEYIO、KEYI1端)和3个输出端(KEYOO、KEY01、KEY02),组成2x3按键开关电路,有5个按键,分别对应播放、前后等操作。
2.故障检修
按键电路发生故障,通常表现为按键无作用、错乱等。此故障通常是由于按键电路板脏污,或按键引脚脱焊,按键损坏,或按键电路中的电阻、电容等元器件损坏,或连接主控芯片的线路有问题等引起,也可能是主控芯片损坏,或主控芯片的时钟电路工作不良。其中,最为常见的是按键损坏。另外,一部分机子升镨程序也会造成按键不正常。
检查时,若发现电路板、按键脏,应先进行清洁,并用电烙铁给按键引脚补焊,然后开机测试。若故障依旧,应进一步检查按键电路中的电阻、电容以及按键连接主控芯片的线路。按键是否损坏的判断比较容易,方法是:对于有4个引脚的按键,先用万用表检测出哪两个引脚为同一个点,再用万表分别接在两个不同的焊接点上,然后按下按键,使其导通。如果按键良好,万用表指针会从无穷大摆到0Ω的位置。
