网影HD360多媒体播放器操作控制电路是以高清解码芯片AML8626-H(U5)内置CPU为核心，并与转换接口电路9202-002PR(U22)构成系统控制的主体电路．也是该播放器的控制中心。
其中转换接口电路9202-002PR主要用于接收红外遥控信号和电源开/关机控制，AML8626-H内置CPU主要用于各种接口的信号检测、播放、选曲、信号输出方式（复合视频/分量视频/HDMI高清输出等）切换、字幕、音量、静音等的控制。

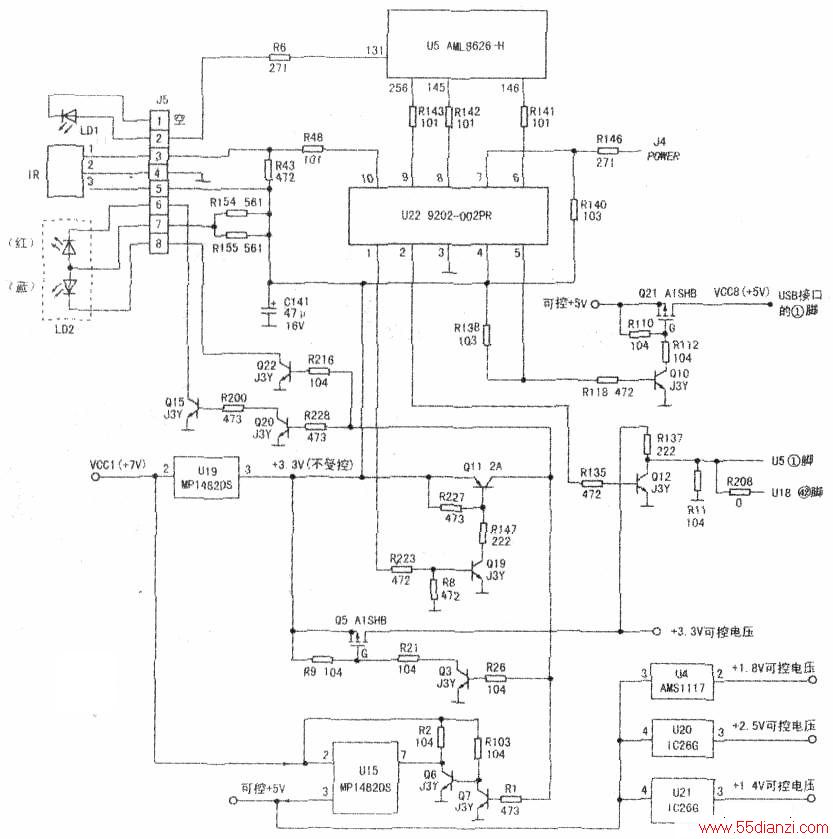

下图是微控制器9202-002PR及有关控制部分电路图。
9202-002PR (U22)的④脚是电源端、该脚的供电电压为+3.3V，是非受控电压，无论是开机还是待机状态均有+3.3V电压。该电压来自于稳压块U19(MP1482DS)的③脚。U22的⑩脚为遥控信号(IR)输入端，面板上红外遥控接收头的①脚输出遥控信号，经接插件l5的③针、R48后送入该脚。U22的①脚为开机/待机控制端．该脚待机状态输出低电平(0V)，开机状态输出高电平(3.3V)。
U22的①脚输出的控制信号加到电子开关管Q19基极，使其饱和导通或截止，从而控制Qll、Q3、Q5、Q7、Q6、Q20、Q15、Q22等电子开关管的导通与截止，最终实现控制各组可控电压输出以及待机/开机指示灯亮与熄灭。可控电压包括+3.3V可控电压、+5V可控电压、+1.8V可控电压、+2.5V可控电压、+1.4V可控电压几组，具体控制过程已在电源电路中进行过介绍．这里不再赘述。U22的⑤脚输出的控制信号用于控制电子开关Q10、Q2.1的导通与截止，从而控制USB接口的供电。U22的②脚输出的控制电压用于控制电子开关012的导通与截止，从而控制高清解码芯片U5(AML8626-H)的①脚和HDMI传送器U18(CAT6612CQ)的(42)脚电压．最终控制U5、U18的工作状态。U22的数据总线接口⑥、⑧、⑨脚分别与高清解码芯片U5（AML8626-H）的(146)、(145)、(256)脚相连，构成系统/播放控制通信电路，U22与U5内嵌入式微控制器通讯，实现各种播放控制及系统设置。
