有线电视HFC双向网络的设计与调试

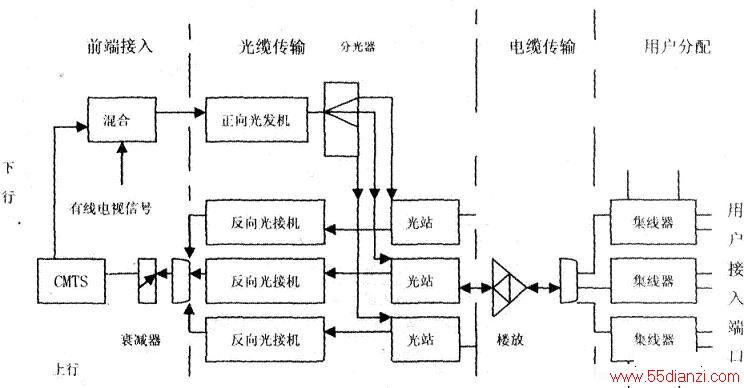

　　在设计HFC双向网络时，按反向通道划分为4部分：用户分配部分、电缆传输部分、光缆传输部分和前端接人部分。如下图所示。
　　
　　(1)用户分配部分采用集中分配的方式入户，即将6至20户比较集中的用户拉到一起进行集中分配。本单位采用的是雷华和康特公司8-18口可寻址路权三分段管理功能的集线器，这种方式简化了网络设计和调试便于维修，不仅有效地解决了这部分网络的汇集均衡问题，而且成功地解决“网络可管理性”和“通道安全性”问题。
　　
　　(2)电缆传输部分网络路由尽量设计为多级星型传输结构，也称为对称性设计，保证了网络的可靠性，楼放采用的内华的双向放大器，上、下行增益都可以调节，能满足“按上行传输设计，下行输入电平可高不可低”的原则。
　　
　　(3)光缆传输部分，使用的成都康特公司生产的GRL双向网管光工作站，下行光站光接收机的接收光功率在-3~2dBm，以保证光接收机能输出足够电平和载噪比。光工作站上行光功率ImW-3mW(光波长1310nm)。
　　
　　(4)前端接入部分。这部分主要作用是将多路链路混合成一路输入到CMTS，这部分是整个反向通道最大一个汇集点，混入一个CMTS端口的光链路是8路，上行信号在进入CMTS之前，接了一个3dB左右的固定衰减器，其作用一是改善通道的驻波性能：二是为其他业务的接入提供余量。

　　按以上设计要求完成后的HFC双向网络系统要进行上、下行调试、测试工作，包括光工作站、楼放以及前端的调试与测试。根据所用设备参考国家有线电视一系列规范制订了上、下行通道主要技术指标和表格，一个光站竣工后要完成竣工资料。
　　
　　(1)上行通道主要技术指标行通道频率范围SMHz～65MHz；上行端口标称输入电平100dBμV；上行传输路由增益差≤6dB;上行通道频响≤10dB;载波／汇集噪声比≥20dB( Ra波段)、≥26dB(Ra、Rc波段)；信号交流声调制比≤7%;光工作站激励模块输入电平72±3dBμV；上行光接机输出电平100±3dBpLV；CMTS输人口电平(31MHz~35MHz)OdBmV；CMTS输入口载噪比(31MHz~35MHz)≥20dB。
　　
　　(2)下行通道主要技术指标下行通道频率范围87MHz—862M Hz;特性阻抗75Ω；系统输出口电平73±3dBμV；任意频道问电平差≤6dBμV；相邻频道间电平差≤3dBμV；伴音对图像电平差-17±3dBμV；交扰调制比≥46+101g( N-1)（N为电视频道数）；载噪比≥43dB;载波交流声比≤3%;CTB≥54dB;CS0≥54dBo
