有线电视用户终端盒的安装

　　用户终端盒是系统与用户电视机连接的端口，一般应安装在距地面0.3～1.8m的墙上，分明装和暗装两种方式。
　　
　　1．分配器与分支器的安装
　　

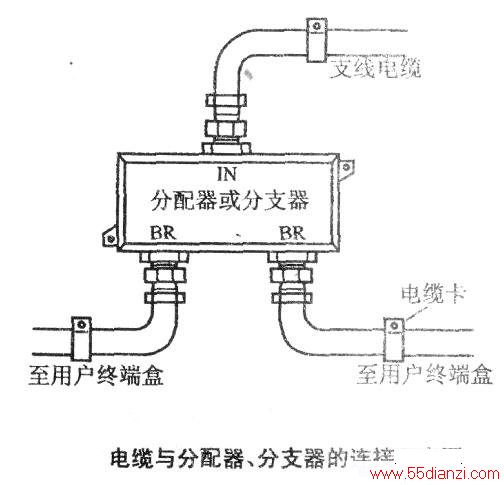

　　分配器、分支器尽可能安装在建筑物内。安装在室外时，一般距地面2.5m左右。不论安装在室内外，都应装在符合电波泄漏标准的防护盒内。分配器的空余端和最后一个分支器的主输出口必须接75Ω负载。电缆与分配器、分支器的连接如下图所示。部件接头处的电缆要留一定余地，以便今后对部件的拆卸。

　　2．终端盒的明装要求
　　
　　(1)用户电缆应从门框上端钻孔进入住户，用塑料钉卡钉牢，卡距应小于0.4m，布线要横平竖直，弯曲自然，符合弯曲半径要求。
　　
　　(2)用户终端盒应距地0.3～1.8m位置牢固安装，不得松动、歪斜。用户盒到电视机之间连线应小于15m。
　　

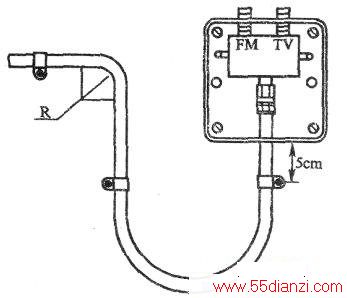

　　(3)用户终端如果采用板式结构，安装方式如上图所示。如果采用金属封装结构，安装方式如下图所示。电缆与用户终端连接采用冷压F型连接器，用专用工具夹紧，接头不得松动。

　　3．终端盒的暗装要求
　　

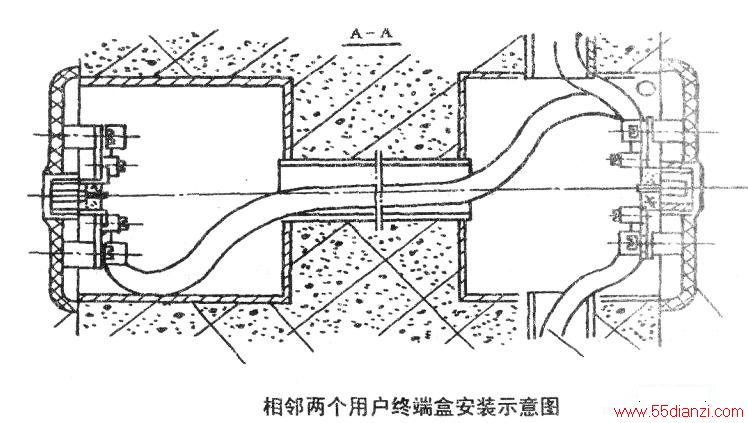

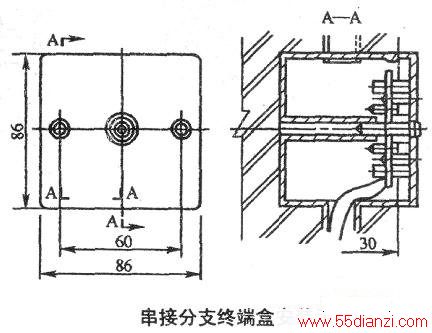

　　早期有线电视系统的暗装采用串接分支方式，其安装方法如上图所示。相邻两个用户终端盒的安装方法如下图所示。
　　
　　新建房屋在设计时，通常是一户多端，当局部采用串接分支时，安装方法可参照上图所示。终端板的安装方法可参照下图所示。

　　用户终端盒在室内要尽可能靠近用户线引入端安装，下缘距地面可取0.3～1.5m，安装要牢固好，弹性接触良好。
　　
　　用户终端盒到电视接收机的引入线应采用屏蔽系数好的75-5型同轴电缆，长度不宜超过5m。
