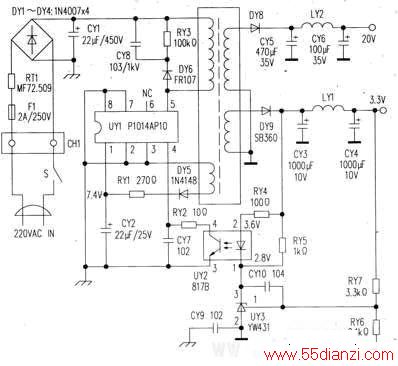

由于P1014AP10工作频率最高可达130KHz，因而简化了变压器设计工艺，不必采用体积大、成本高的开关变压器，P1014AP10的工作频率经抖动处理后有效地降低了电磁干扰，完全可以省略开关电源交流输入电路中的抗干扰电路，这也是由P1014AP10构成的开关电源电路与其他类型开关电源电路的不同之处。接通交流电源，220V交流市电经过DY1-DY4组成的桥式整流和CY1滤波电路得到约300V直流电压。该电压经开关变压器初级绕组加至UY1（P1014AP10）（5）脚，P1014AP10内部的启动电路、振荡电路得电后开始工作，振荡电路产生的振荡信号通过驱动电路使P1014AP10芯片内部开关管工作在开关状态，变压器初级绕组上产生感应电压，由于绕组间的电磁耦合，反馈绕组产生的感应电压经DY5整流、RY1、CY2组成的RC波波电路得到的直流电压加到P1014AP10（1）脚，P1014AP10得到工作电源，取代内部的启动电路，维持开关电源的正常工作。CY8、RY3、DY6构成尖峰吸收保护电路，对开关变压器因漏感产生的尖峰电压进行钳位吸收，以保护P1014AP10内部开关管不被击穿。
开关电源的稳压调节电路由光电耦合器UY2（PC817B）、电压比较放大器UY3（YW431）及外围电路元件组成，次级3.3V组电源电压作为调节的取样电压。当由于某种原因引起输出电压升高时，RY7、RY6分压处的电压值随之升高，取样电路把这一升高的变化量送到电压比较放大器YW431的控制端R，控制端R的电压也会随着升高，使YW431的K端电压下降，变化的电压通过PC817B反馈到P1014AP10芯片的（4）脚，经过P1014AP10内部调整，使输出电压降低，达到稳定输出电压的目的。当输出电压降低时，稳压控制与上述过程相反。
GLOMAX 5066型数字卫星接收机开关电源提供3.3V、20V两组电源，其中3.3V组电源为主芯片、存储芯片等提供工作电压，20V组电源为极化切换电路和声音功放电路等提供电压。
