网络数字硬盘播出平台方案

网络数字硬盘播出平台方案

点击数:7266 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   广播电视设备

  随着我国电视事业的发展,县市级以上的电视台将播出多套电视节目,传统的电视磁带播出系统是以切换台为信号源切换中心,以录像机为主要信号源,以计簟机的通讯为控制而构成的。而数字硬盘自动播出系统具有传统的基于磁带的模拟播出系统所无法比拟的优点。

  一、数字硬盘播出系统的特点

    以前电视节目的编辑和播出,都是以录影带为媒介,要想熟练编辑和调用,都需要经过专业训练。随着计算机技术的发展与应用,在多媒体领域的应用也日益广泛。视频和音频等媒体信息都以文件的形式储存在硬盘中,方便了编辑和调用。硬盘播出系统就是把硬盘上的媒体文件,包括视频,音频,图片,等形式的文件,转变成各种信号,输出到发射机或者播出线的设备。

  硬盘播出系统具有以下优点:视频服务器采用开放式的软硬件平台和标准的接口协议,系统的扩展能力强,能够与未来全数字、盘基化、网络化、和多频道节目共享并能与非线性节目制作、编辑网络互联。以视频服务器为核心的新一代播出系统与传统方式大不相同,硬盘在播出系统中是主要的播出信号源。

  视频服务器采用开放式的软硬件平台和标准的接口协议,能够与未来全数字、盘基化、网络化、非线性节目制作、编辑网络互联。

  二、数字网络化播出平台系统特点及硬件结构

    笔者所在的安阳台采用的硬盘播出系统,是建立在以网络数据库为中心的分布式应用系统上。主要包括系统管理、素材上载、素材管理及迁移、自动播出等功能模块。各个模块可以通过配置文件或菜单方式,进行系统灵活配置:对所有界面显示提供用户选项配置。系统采用播出、上载、存储相分离的工作模式,为用户提供多种方式的节目上载,支持本地集中、异地分布、文件转码入库等模式。节目上载的同时,系统提供高性能的节日素材自动质量检测与技术审看功能。可对媒体节目信号静帧、黑场、音频超标等信号源质量问题提供及时的告警功能,确保录入节目素材正确无误。二级存储系统概念的引入,为大容量长时间节目保存提供了合理的解决方案。节目上载过程中,提供本地上载缓存,先将上载的数据存放到本地缓存,然后通过网络以-rP的方式将节目实时上载至二级存储阵列存储。还提供直接上载到播出服务器的应急上载方式。硬盘播出系统由收录服务器或上载工作站等软硬件设备进行节目的数字化上载及存储(如录像机磁带节目上载,卫星节目的收录及制作网络节目素材文件的迁入等)。

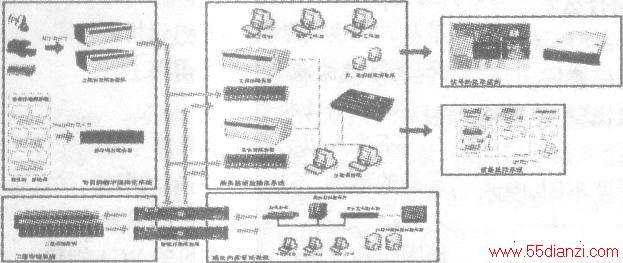

  系统硬件结构见附图。

系统硬件结构

  播出系统由收录服务器或上载工作站等软硬件设备进行节目的数字化上载及存储(如录像机磁带节目上载,卫星节目的收录及制作网络节目素材文件的迁入等)。以视频服务器为核心,配备各类型与播出相关的工作站、服务器,配合周边设备切换台、矩阵,构成电视台完整的总分控播出系统,完成电视台的节目的播出。

  三、系统的网络结构

    播出系统以硬盘播出为基础,以网络为手段,保证了系统网络及数据的安全性,实现了节目播出流水线的自动化操作、播出系统和周边设备的整体监控及系统的远程诊断和维护。播出系统基于网络IP的设备控制的功能实现了播出设备的最大化共享(见下图)。

系统的网络结构

  播出系统冗余网络架构,特有的多网段工作模式(3网结构即:数据网段189、信息网段188、控制网段187)确保播出系统网络运行各司其职又互为备份。

  系统采用开放式的软硬件平台和标准的接口协议,系统的扩展能力强,能够与未来全数字、盘基化、网络化、和多频道节目共享并能与非线性节目制作、编辑网络互联。以视频服务器为核心的新一代播出系统能够与未来全数字、盘基化、网络化、非线性节目制作、编辑网络互联。

  四、系统的软件结构

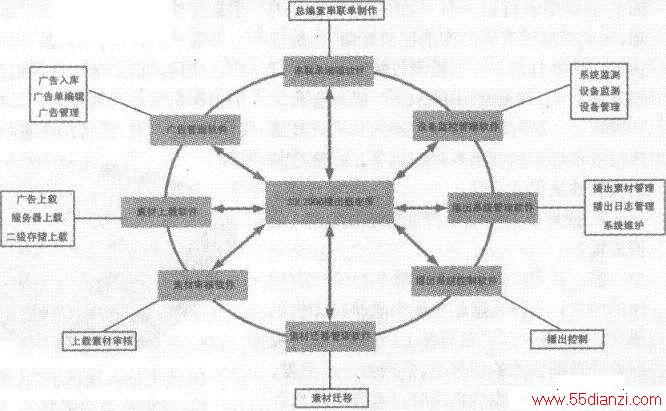

    播出系统软件由串联单编辑软件、广告管理软件、素材上载软件、素材审核软件、素材迁移管理软件、播出系统控制软件、播出系统管理软件及设备监控管理软件构成。各个软件在播出系统中应用于不同的部门、不同的环节,独立分工而又密切配合完成整个播出系统的工程。系统软件结构图见下图。

系统软件结构图


  自动播出控制软件系统主要包括:①节目上载、节目审查管理系统;②节目单编辑系统;③节目播出控制(含对字幕机的控制、键控器、数据库服务器和播出授时);④日志统计和系统管理几个子系统构成。

  节目上载,广告上载、编辑、管理,节目单编辑等系统设计应基于频道间相对独立的原则,有较强的网络和软件系统管理能力,具备完善的权限管理、日志管理、素材管理功能。系统不仅要通过身份验证实现对使用者的访问控制,还要达到通过权限设置、用户授权等控制用户对信息的访问,使用户只能使用和看到其权限、业务范围内的功能和信息。

  五、小结

  在硬盘数字自动播出系统中,通过单一工作站即可完成数据的编码,既简化了系统的构成,又降低了系统成本,同时利于设备的应急处理与维护。但因为所有的设备均通过交换机连接,使得交换机必然成为整个播出系统安全运转的关键所在,也就对网络设备的性能、稳定性提出了更高的要求。如能做好交换机的热备份工作,保证整个系统的运行,硬盘自动播出系统必将得到更为广泛的应用。安阳台正在使用的可靠数字网络化播出平台,通过实地测试,播出效果十分明显,信号强度和信号质量均较好,使用简单方便,显示直观明了,配置灵活。由过去的结果管理、局部管理转变为过程管理和综合管理。从而实现了用户从被动应对向主动防范的革命性转变。
