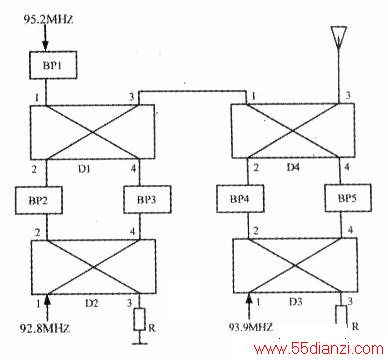

调频三工器由两个桥式双工器组成，其原理图如下图所示。图中，D1～D4是四个3dB定向耦合器，BP1是人民台95.2MHz带通滤波器．BP2、BP3是文艺台92.8MHz带通滤波器，BP4、BP5是经济台93.9MHz带通滤波器，R是吸收负载。
文艺台92.8MHz的信号从D2的①端口输入，在②、④端口各有一半功率输出。其中②端口的输出信号与①端口的相位同相，④端口的相位比①端口滞后90°。两个端口输出的信号分别经BP2、BP3两个带通滤波器后送到D1的②端和④端。这两路信号同频等幅相位相差90°。送到Dl的②端的信号延迟90°在3端直通输出，与④端在③端耦合输出的信号同相叠加合成输出；送到Dl的④端的信号又经λ／4带状线延迟900后在①端直通输出，与②端耦合过来的信号相位相差180°，两信号反相叠加，这样在Dl的①端输出为零，对人民台不会造成串扰。
人民台95.2MHz的信号经带通滤波器BP1送到D1的①端，该信号分两路在D1的②、④端输出，两路相位相差90°的输出信号分别送到带通滤波器BP2和BP3,由于带通滤波器BPF2与BPF3相对频率为95.2MHz的信号呈带阻性，所以两路信号均被反射回来。两路反射回来的信号又作为D1的输入信号在D1的①端和③端输出，在①端两输出信号相位相差180°，反相叠加输出为零，对本机不会有影响。在③端两输出信号同相叠加合成，与文艺台92.8MHz的信号完成双工合成，然后送到定向耦合器D4的①端口。该合成信号在D4的②、④端输出分别送往带通滤波器BP4和BP5，由于BP4和BP5对92.8MHz和95.2MHz两个频率呈带阻性，所以两路信号均被反射回来，这两路被反射回来的信号在D4的③端完成信号的合成。
经济台93.9MHz的信号送到D3的①端，在D3的②、④端输出，两路输出的信号分别经带通滤波器BP4和BP5后送到D4的②端和④端。这两路信号在D4的③端同相叠加，与92.8MHz和95.2MHz的信号完成三工合成，然后一起送往天线。
