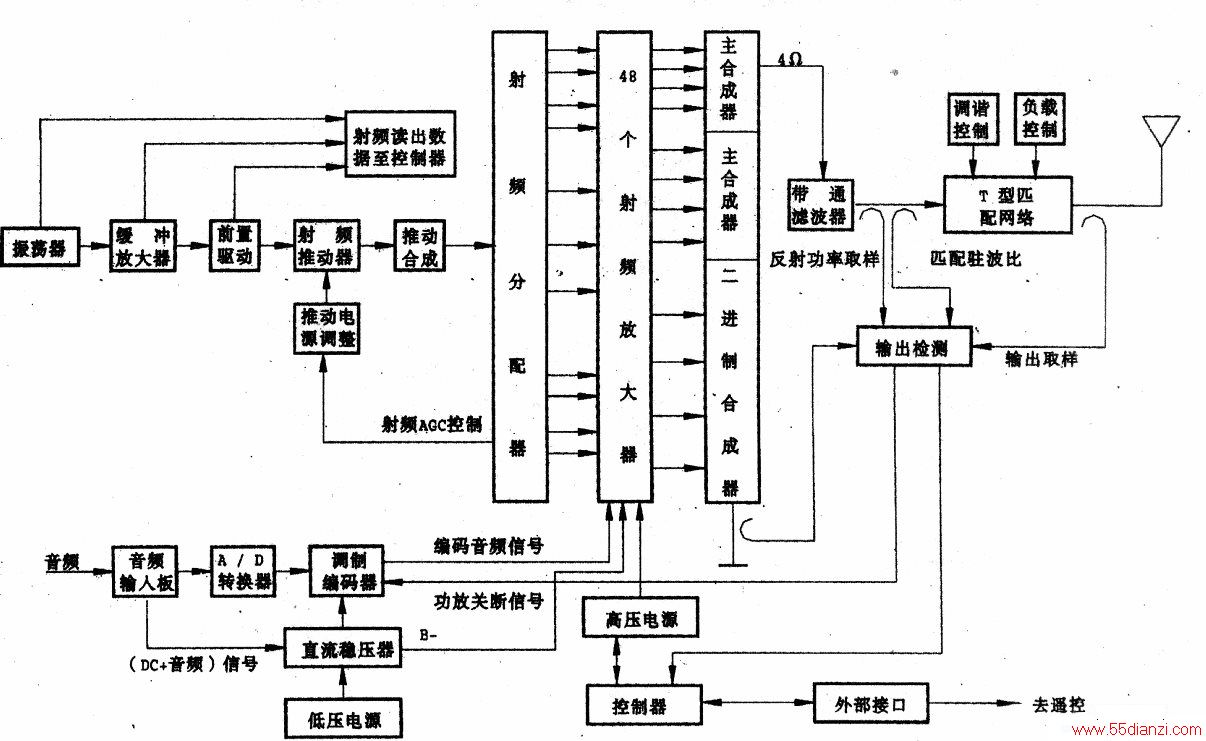

ZT-D10kW数字调幅中波发射机由42个等压功放模和6个二进制功放模块组成，二进制功放模块的输出电压分别是等压功放模块的1/2、1/4、1/8、1/16、1/32和1/64，其作用是为了减小量化误差的不等压射频电源。为了改善音频指标，此外还要加入一个幅度更低的三角波抖动信号以提高分辨力。原理框图见附图。DAM发射机确定载波电平的是一个直流控制信号，用于调制的是模拟音频信号。它们首先经过模／数(A/D)转换变成12位(Bit)数字化信号，这一连串数字信号经调制编码器获得相应逻辑信号，去控制并开通相应的射频功模抉，从而获得相应的射频输出功率。在对称调制情况下，与m=+1（峰点时）、m=0和m=-1（谷点时）相对应的等压射频功放模块导通数（即射频阶梯数）依次为36、18和0；在应用于140%的非对称调制情况下，与m＝+1.4（峰点时），m=0和m=-1（谷点时）相对应的射频功放模块导通数依次为42、18和0。等压射频阶梯的控制信号相对于12比特的数字化信号有较大误差，这种误差能够采用控制6个二进制功放模块的导通，产生6Bit的不等压脉冲重叠于各个等压射频阶梯之上，从而减小了射频包络的失真。所有导通的等压射频功放和二进制射频功放的输出都通过功率合成器合成，合成后的输出是含有量化台阶的调幅波，由于量化精度最终可达13—14Bit．量化噪声很小。含有量化台阶的调幅波经过带通滤波器滤去无用分量，由功率合成器输出的4Ω变换到50Ω发射机输出的平滑形调幅波。
