DTMB数字电视系统授时关键技术

　　1．DTMB授时原理
　　
　　DTMB的信号超帧时间长度为1/8秒，即DTMB信号帧的发射时间在其超帧内具有唯一性，通过超帧和分帧号可以获取DTMB某个信号帧发射的绝对时间，即发射时刻：DTMB接收机记录某个信号帧的接收时刻，该信号帧的发射时刻和接收时刻的差值就是其传播时延和接收机钟面与DTMB发射系统时间的时间差值之和，即：ts-tr=td+△t。
　　
　　式中，ts为信号帧发射时刻，tr为信号帧接收时刻，td为信号帧传播时延，为DTMB发射系统与接收系统的时差。
　　
　　2．PN模式辨识
　　
　　根据DTMB信号帧结构可知，其信号帧有PN420、PN595、PN945三种不同的帧头模式，因此在利用帧同步序列PN码进行伪传播时延测量之前需要进行DTMB信号帧头模式的辨识。
　　
　　DTMB接收机设计三个通道，分别产生PN420模式的伪码序列、PN945模式的伪码序列以及PN595模式的伪码序列，然后分别与接收到的DTMB信号帧在相应的周期内进行相关运算，以便进行PN模式辨识。图2为DTMB接收机三个通道的PN码相关运算结果。只有当相关通道产生的伪码序列与接收到的DTMB信号的PN模式一致时，进行相关运算才能得到相关峰值，因此根据DTMB接收机三个通道的伪码相关运算结果可知，该接收机接收到的DTMB信号的同步帧头模式为PN420模式。
　　
　　3．帧头检测
　　

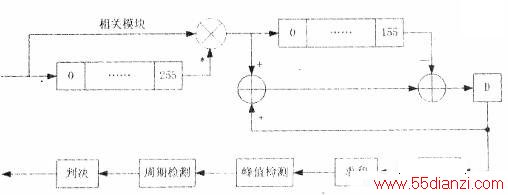

　　DTMB接收机完成PN模式辨识以后，通过进行帧头的检测与同步实现伪传播时延的测量。根据PN420模式的信号帧头组成可知，该PN帧头的前165位和后165位序列是完全一致的，以此作为DTMB信号帧头检测与同步的标志，即采用延迟相关检测方法得到相关峰，完成帧头检测的同时也完成了伪传播时间的测量，如下图所示。
