一款实用的电动机断相保护电路

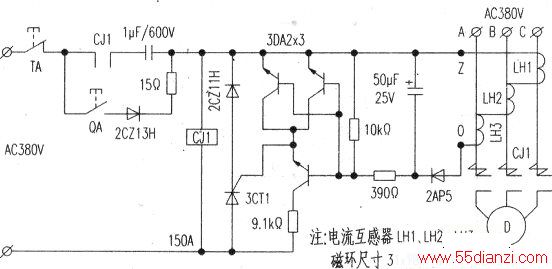

　　这款电动机断相保护电路如附图所示。
　　
　　电路说明
　　
　　1．正常启动：电路中由于导引二极管2C213H、导引电阻15Ω的存在，使电动机D正确启动。电动机正常运行时．3DK2饱和导通。3CT1导通。接触器线圈CJI得以续流并保持吸合。断相时3DK2基极正相偏压为零。3DK2截止，3CT1关断。切断CJ1续流电路，交流接触器掉闸，电动机断电得以保护。
　　
　　2．消除可控硅3CT1误触发原理：电动机正常工作时，由于三极管3DK2基极长期处于过驱动状态。
　　
　　3．DK2达到充分饱和，集电极饱和电流ICS很大。当电动机断相时，即Ib=0，3DK2基压、集电极区积累的超量电荷来不及消失，造成了3DK2的漏电流比较大．有可能造成3CT1误触发，导致电动机不能断相而烧坏。
　　
　　图中加两个晶体三极管3DK2（并联）可使3CT1控制极输入电流减小。由于并联三极管3DK2的内阻比单只3DK2小一半，故能分去较多电流。从而有效防止可控硅3CT1误触发。
