双速风机电气控制的探讨

　　当今高层建筑在向高度、空间发展的同时也向深度、地下发展，而在高层建筑在地下室中，防排烟系统非常重要，双速风机的应用也相当广泛。
　　
　　由于地下室受地下条件和空间的限制．在满足风量及风压等参数的条件下．消防的排烟系统和平时的通风换气是可以合用的，也即是同一风机及同一风管。
　　
　　在一般隋况下，风机低速运行作为通风换气作用，当发生火灾时，风机立刻变为高速运行，作为消防排烟风机使用。
　　
　　双速风机是通过改变异步电机定子绕组的磁极对数达到改变转速，使电机根据需要选用二级不同速度运行的风机．平时作为通风应用时低速运行，一旦发生火灾时，作为排风机高速运行。双速异步电机的定子绕组从低速运转的△接法转为高速运行的双Y接法，也就是通过减少电机定子绕组的磁极对数P来提高同步转速nO，从而达到变速的目的。这种变速属于有级调速，仅适合于不要求平滑调整的场合。
　　

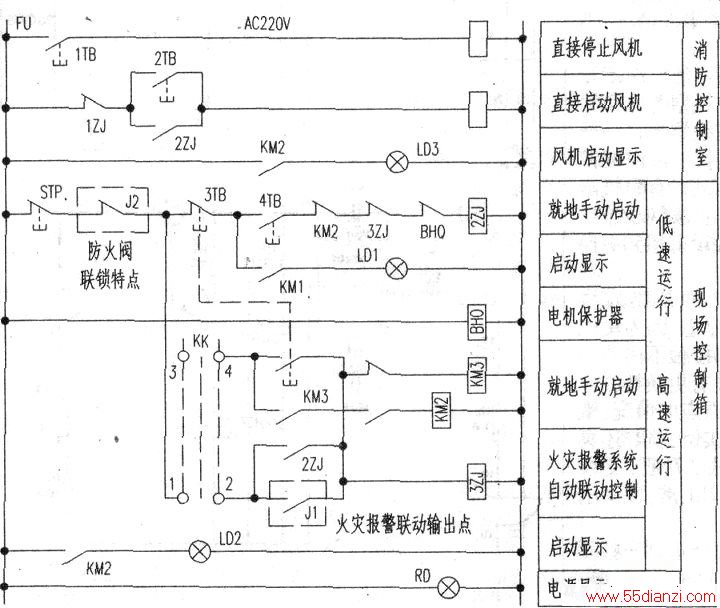

　　针对高层地下室平常排风与事故排烟两种速度的工作状态，双速异步电动机尤为适合。因为双速风机由低速转为高速运行时，同步转速提高很多，排风量也相应大大提高，此时系统立即由排风改为排烟状态。但是在设计或实际应用过程中，又会遇到双速风机的电气控制问题，即如何去解决电机从△接法转双Y接法的转换，及联锁、消防联动中的自动及手动控制、风机在高速运转中的保护停机以及如何最大限度保障事故排烟的使用，目前设计院在进行这方面的图纸设计时，只画出最基本的原理图，甚至说明由设备供货商设计生产配套．但部分供货商又不是很清楚系统的联动要求及消防规范，往往衔接不上，本文就双速风机的电气控制作一些探讨（见附图）。
　　
　　万能开关KK平时是处于自动状态的，这与它作为通风机使用并不矛盾。当发生火灾时，J1闭合，3ZJ通电，如果此时风机处于通风状态，则32j的常闭触点将切断KM1接触器线圈。KM1断开，KMI常闭触点闭合，接触器KM3、KM2接通，强行将风机切换到高速排烟状态：
　　
　　当风道温度达到280qC时，防火阀的温控元件动作，阀门关闭．J2断开，KM3、KM2失电断开，风机退出运行。当控制回路中选择开关KK处于手动状态时，同样可以实现高、低速切换，此时，火灾控制器的联动信号失去作用。如果稍稍改动控制回路，还可以实现远地手动控制功能。
　　
　　本控制回路的特点是
　　
　　1．使用联锁按钮，在接通风机高速运转回路之前，先断开低速回路，不但保证了风机速度切换时的起停顺序，而且也简化了控制回路。
　　
　　2．串接在KM3线圈回路的KM1辅助常闭触点具有互锁功能，只有在KM1主触点断开后，KM3接触器才闭合．从而避免了主回路三相短路。
　　
　　3．根据《火灾自动报警系统设计规范》(GB50116-98)的规定，消防控制室应有直接启／停排烟风机的要求。本线路具备此环节，既能在消防控制室直接启，停排烟风机，又能在现场就地启动。
　　
　　4．风机的低速保护电器中，采用先进的电机保护器代替了旧产品热继电器，对过载和断榍有保护功能，而且具有良好的温度补偿能力。从而避免电机由于偶然因素造成频繁停机，极大地提高了风机在低速运行下的稳定性和可靠性。
　　
　　5．任何一部双速风机在改变了定子绕组的接线方式后，必须将任意两相的出线端交换一下，再接到三相电源上．否则电机将反转。这在实际施工中有很多这样的例子发生．在图中电机的回路中．在进行绕组的切换后，电机的A2端接在电源的L3相，C2端接在L1相上。切换前，电源L3相是接在Cl端子上．电源U相原是接在电机A1端子上，这就确保电机由低速到高速切换后转向不变。
