基于LM379的电机驱动电路

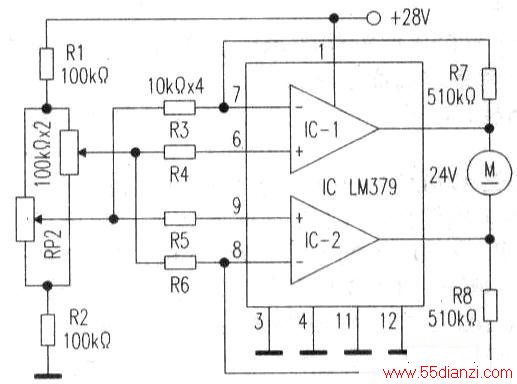

　　下图为采用LM379 (VCC=28V，7Wx2)驱动电机的电路，属桥式电路，控制信号从R1、R2、RPI、RP2组成的惠斯登电桥臂上获得。若将RP2用于信号检测，电机M可通过特定机构对RP1进行反馈跟踪调节，则可实现误差比例控制。这里LM379可提供最大可达1.5A的驱动电流，本电路在随动系统中有广泛的应用。
