三相交流电动机的启动电流比舒定电流大得多，为了防止启动电流烧断保险丝，选用保险丝时，其容量通常为电动机额定电流的2.5倍以上，这对于电动机在运行过程中的保护是十分不和的。下面介绍一种电子电路控制的双路保险式启动器。电动机启动时，两路保险丝同时作用，可确保不会被烧断；启动完毕，一路保险丝自动撤去，只有与电动机额定电流相适府的一路保险丝接于电路，这样可使电动机得到有效保护。

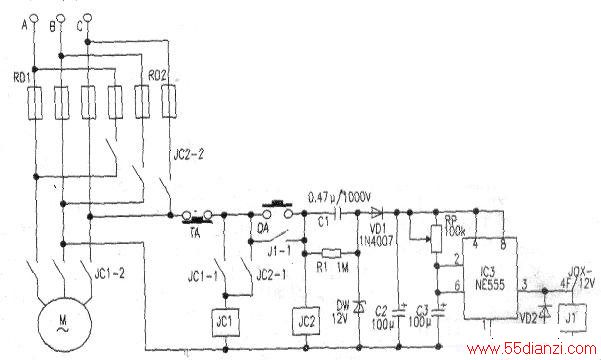

电路见下图。JC1为电动机工作交流接触器，JC2为保险附加接触器。RD1为与电动机额定电流相适应的保险丝，RD2附加为大电流保险丝。当按下启动按钮QA时，JC2酋先吸台，将RD2并接于RD1上。JC2吸畲盾，JC1吸合并自锁，电动机启动。与此同时，后面的控制电路得电。380V交流电由C1降压、VD1整流、DW稳压、C2滤波后得到12V直流电压给IC(NE553)供电，一开始，由于C3上电压不能突变，lC的②、⑥脚为低电平，③脚为高电平，继电器J1吸合，所以当松开QA后，J1自锁供电。接餐，12V电压通过RP对C3充电，片刻，IC②、⑥脚电位达到+Vce．③脚翻转为低电平，J释放，JC2亦释放，RD2断开，电动机仅在保险丝RD1保护下工作。
具体应用时，虚根据电动机启动时间的长短调节RP的阻值，使J保持吸台的时间比电动机扁动时间略长。
