电动机自锁控制原理

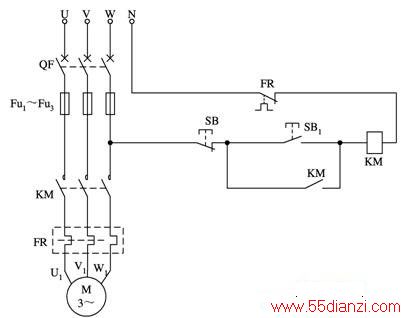

　　电动机自锁运转控制线路如下图所示：

　　(1)启动控制:合上电源断路器QF,按下启动按钮SB1→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动并单向连续运行。当松开SB1时,它虽然恢复到断开位置,但由于有KM的辅助常开触头与SB1并联,在KM动作时,KM的辅助常开触头也动作(即闭合),因此KM线圈仍保持通电。这种利用接触器本身的常开触头使接触器线圈继续保持通电的控制称为自锁或自保,该辅助常开触头就叫自锁(或自保)触头。正是由于自锁触头的作用,在松开SB1时,电动机仍能继续运转,而不是点动运转。
　　
　　(2)停止控制:按下停止按钮SB→KM线圈失电→KM主触头断开(KM自锁触头也断开)→电动机M停止运转。当松开SB时,其常闭触头虽恢复为闭合位置,但因接触器KM的自锁触头在其线圈失电的瞬间已断开,并解除了自锁,所以接触器KM的线圈不能继续得电,即电动机M停止转动。
