微波炉加热信号处理流程

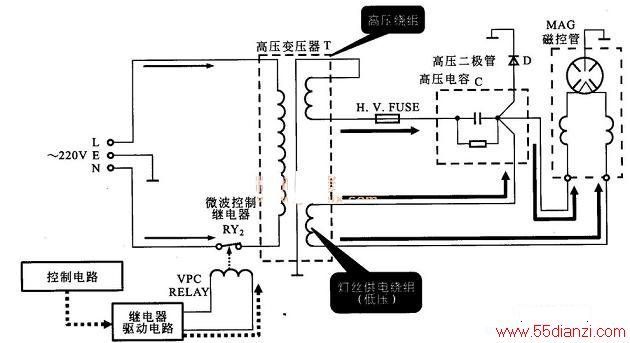

　　下图所示为微波加热控制电路的信号流程。
　　
　　控制电路为继电器驱动电路提供驱动信号，微波控制继电器RY2接通。微波继电器接通后，高压变压器的初级绕组端便有交流220V的工作电压输入，高压变压器次级有两个绕组，其中高压绕组输出的交流高压经保险丝（FUSE）后加到由高压电容、二极管和磁控管组成的谐振电路上，为磁控管提供能源。灯丝绕组为磁控管提供灯丝电压。
