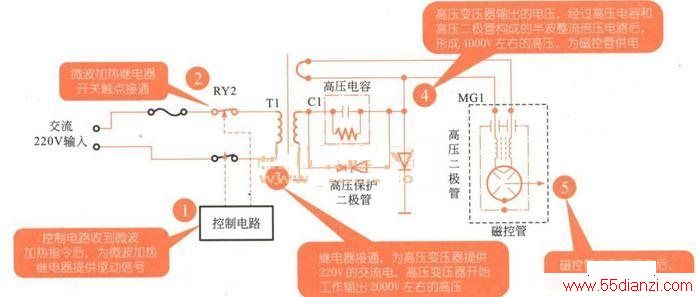

微波炉的微波加热组件,主要用来向微波炉内发射微波,对食物进行加热。磁控管的工作需要驱动高压,高压信号驱动电路也是微波加热组件中不可缺少的部分。如下图所示,为微波加热组件的简易工作原理图。
.
1.微波炉接通电源,对微波炉输入微波加热人工指令,控制电路对微波加热继电器输送驱动信号。
2.微波加热继电器的驱动电路工作,继电器的触点接通,接通高压变压器的供电电路,为高压变压器提供220V的交流电。
3.高压变压器开始工作,输出2000V左右的高压,分别输出到磁控管和高压电容、高压二极管。
4.高压变压器的高压端、高压电容和高压二极管构成倍压整流电路,高压变压器送出的2000V左右的高压,通过高压电容和高压二极管后,形成4000V左右的高压,再通过导线给磁控管供电。使磁控管产生微波信号。
5.磁控管在高压信号的作用下,开始工作,产生微波信号。
