微波炉定时/火力控制组件工作原理

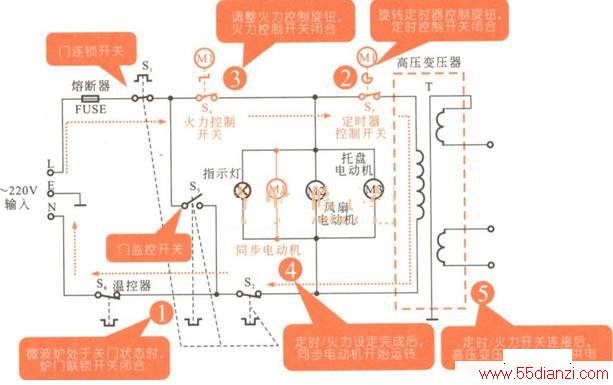

　　对微波炉操作时，转动微波炉的定时控制旋钮，微波炉的同步电动机开始转动，带动微波炉内部的齿轮运转，使定时控制组件的触片触点接触，如下图所示。

　　1．微波炉关闭炉门通电后，炉门联锁开关闭合，接通定时/火力控制组件的供电电路。
　　
　　2．旋转定时器控制旋钮，设定微波炉的微波炊饭时间。此时，定时控制开关接通。
　　
　　3．定时设定后，旋转微波炉火力控制旋钮，调整微波炉的微波加热火力。此时，火力控制开关接通。
　　
　　4．当微波炉的定时/火力均设定完成后，同步电动机开始运转，带动定时/火力控制组件中的齿轮转动。
　　
　　5．当定时/火力控制组件的控制开关接通后，AC 220V电源便向高压变压器提供工作电压，微波加热组件开始进行加热工作。
　　
　　6．当微波炉微波加热的时间达到设定的时间后，同步电动机带动齿轮运转，断开定时控制开关，此时微波炉停止加热。
　　
　　7．微波炉停止加热的同时，报警铃开始工作，提示用户微波炊饭完成。
