美的微波炉定时器的检测

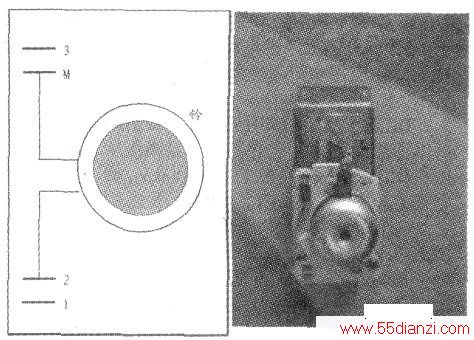

　　解剖美的牌微波炉的失效定时器时发现，③脚与②脚的触点已严重烧毁。美的牌微波炉定时器实物及引脚功能如附图所示。其中，①、②、③和⑩分别是4个引脚上的标志。定时马达的供电由①、②、M脚完成。

　　①、②、③和M脚的关系如下：①脚和M脚，为220V供电脚。①脚和②脚，是定时器的一组触点。当时间旋钮离开“0”位时，该触点闭合：回到“0”位后触点常开。②脚与M脚，是定时器马达等的供电脚。M脚与②、③脚，是定时器输出脚。假设M为零线，②、③脚在定时旋钮离开0位时就是“火”线，此时②脚始终输出220V；③脚，间歇或始终输出220V（受控于“火力”调节开关）。并当定时旋钮在“0”时：①脚与②脚断开（②脚无电）。定时器马达、风扇及转盘等不转。③脚与②脚常通。因②脚无电，③脚无输出，磁控管处在关闭状态。

　　当定时旋钮处在“1”位及以上位置时：①脚与②脚始终导通（因①脚供电，②脚带电），定时器马达、风扇及转盘等始终转动。③脚受“火力”挡位控制，与M脚间歇通断或常通。

　　注：定时器的独立检测。应在定时器的所有连接脱离后进行。

　　1、电阻测量。

　　当定时旋钮在“0”位：火力调节开关在“高火”位置时：①与②脚应不通；②与③脚应导通。定时马达（②与M脚）电阻为31.2kΩ。

　　当定时器定时旋钮在“1”位以上：火力调节开关在“高火”位置时：①与②脚导通；①、②与③脚导通。

　　2、通电测量。

　　引脚功能清楚后，可对定时器进行通电试验了。基本连接和试验程序如下：(1)万用表置250V交流挡，两表笔分别接M脚与③脚。(2)220V供电两线分别接①脚和⑩脚。

　　当定对旋钮在“0”时：按上述连接．接通电源，万用表应无电压指示。

　　当定时旋钮在“l”以上位置时：(3)将“火力”调到“高火”位置。(4)接通电源，应能观察到定时器马达转动，缓慢地带动时间设置旋钮回“0”位。此时，万用表应有220V电压指示。定时器回位响铃后，电压为0V。
