有些电磁炉中，采用电压检测电路，来对输入的市电电压进行检测，当市电电压过高或过低时，MCU智能控制电路会发出停机指令，来防止电磁炉在欠压或过压状态下产生的大电流损坏电磁炉上的器件。通常，在电磁炉中允许的市电电压为AC160-AC250V之间。

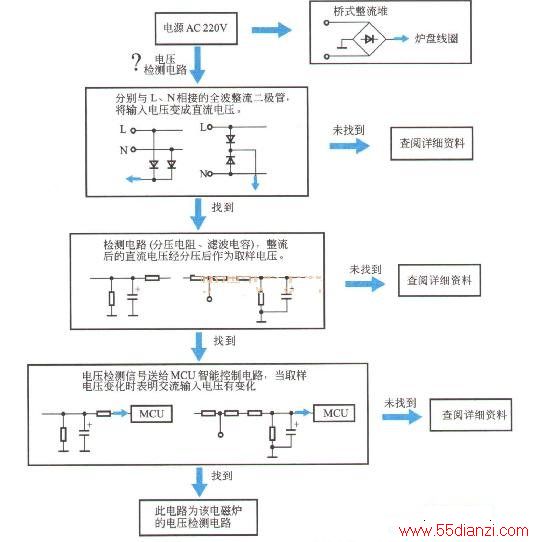

查找电压检测电路时，在电磁炉电路板中很难查找出该电路，因此，可在电磁炉对应的图纸中进行查找，具体查找方法如下图所示。
从图中可以看出，市电输入电压将AC 220V送入整流滤波电路过程中有一分支电路，判断该分支电路是否为电压检测电路时，沿该分支电路可依次查找到两个二极管（全波整流）、检测电路（电阻分压电路）、MCU智能控制电路，若可查找到上述的元器件和相关电路，应进一步查找其具体参数。
