无线电遥控、光控报晓金鸡的制作

　　这里介绍的电子报晓金鸡具有无线电遥控睡眠叫醒和天亮自动报晓两种功能，它非常适合有小学生的家庭使用。

　　工作原理

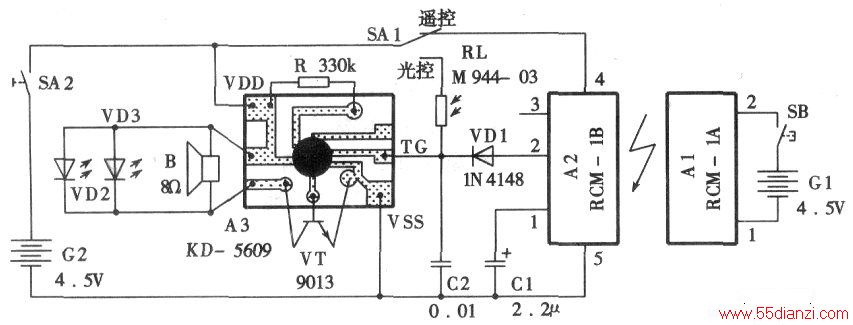

　　无线电遥控、光控报晓金鸡的电路如附图所示，它由主机和分机（遥控器）两大部分组成。无线电遥控发射模块Al和电源Gl、按钮开关SB构成了分机，它实际上是一个无线电发射器；无线电遥控接收模块A2、模拟公鸡啼鸣声专用集成电路A3、光敏电阻器RL等构成主机，它实际上是一个具有无线电遥控信号接收、光电控制功能的模拟金鸡啼鸣声发生器。主机可以单独使用，也可以配上分机一起使用。

　　主、分机配合使用时，主机的功能选择开关SA1拨至“遥控”位置，电路构成无线电遥控睡眠叫醒器。清晨，当孩子上学时间快到时，由父母按下枕边的分机开关SB，则Al便会向周围空间发射出频率约为250～300MHz的超高频调制电磁波；于是，孩子房间主机内的A2便会通过内藏天线接收到遥控电磁波，并经内部电路解调、放大、检波、延时和电平转换后，从其第②脚输出高电平脉冲。此脉冲通过隔离二极管VD1后加至A3触发端TG脚，使A3受触发，反复输出内储模拟声电信号，经兰极管VT功率放大后，推动扬声器B发出“喔喔——喔”的公鸡叫鸣声，呼唤孩子从睡眠中醒来。在“公鸡”打鸣的同时，并接在B两端的发光二极管VD2、VD3还会发出与鸡叫声同步闪光。

　　主机单独使用时，将功能选择开关SA1拨至“光控”位置，这时电路构成了光控式电子报晓公鸡。晚上睡觉前，将主机放置在窗台上感受自然光良好的地方，并闭合电源开关SA2。第二天清晨，RL感受到亮光后，其阻值便会由高阻值下降为低阻值，A3的TG端通过RL从G2正极获得高电平触发信号，使A3受触发工作，B发出公鸡报晓声，VD2和VD3同步闪光。

　　电路中，Cl为延时电容器，它能使A2状态改变迟钝一些，从而增强模块的抗干扰能力。R为A3外接振荡电阻器，其阻值影响公鸡啼鸣的速度和音调。

　　元器件选择

　　Al、A2选用RCM-1A/RCM-1B型超短波无线电发射与接收模块，两者配合后有效遥控距离可达36m以上，可满足一般家庭使用的要求。A3选用KD-5609型模拟公鸡啼鸣声集成电路，VT选用9013或3DX201、3DG12型硅NPN中功率三极管，要求B＞100。VD1用1N4148型硅开关二极管；VD2、VD3均用φ3mm高亮度发光二极管。RL宜选用亮阻＜5kΩ、暗阻＞lMΩ的MG44-03型塑料树脂封装光敏电阻器，也可用其他φ5mm的光敏电阻器代替。R用RIX-1/8W型碳膜电阻器。01用CD11-10V型电解电容器，C2用CT1型瓷介电容器。B用8Ω、0.25W小口径动圈式扬声器。SB用6mm×6mm小型轻触开关。SA1用小型单刀双掷开关，SA2用小型单刀单掷开关。Gl用三粒G13-A或SR44型扣式氧化银微型电池串联而成，以缩小整个发射器体积；G2用三节5号干电池串联而成。

　　安装与调试

　　分机（发射器）电路全部焊装在尺寸约41mm×37mm×16mm的塑料小盒内，盒面板开孔伸出SB按键帽。主机电路焊装在体积合适的扁圆形烟丝盒或香皂盒内。在盒面板适当位置处开孔固定RL和SA1，并为B开出释音孔；在盒侧面开孔固定SA2。电路盒上面还要固定一只公鸡造型的工艺品或儿童塑料玩具，并通过细导线将VD2、VD3分别引接、镶嵌在公鸡的双眼珠内，以起装饰作用。如果不便安装，也可省掉VD2、VD3不用。

　　本装置只要元器件质量有保证，焊接无误，不用任何调试就能正常工作。如嫌公鸡啼鸣声不够逼真，可适当改变A3的外接振荡电阻器R阻值加以调节。R取值范围一般为270～390kΩ。如果扬声器B不能发出公鸡啼鸣声，仅发出“嗒、嗒”的寄生振荡声响，可在A3的VDD与VSS端之间跨接一容量为10～47μF的退耦电解电容器加以排除。
