采用LC2190/LC2200构成的六路无线电遥控装置电路如下图所示。它包括无线电遥控发射电路和无线电接收及控制电路两部分。

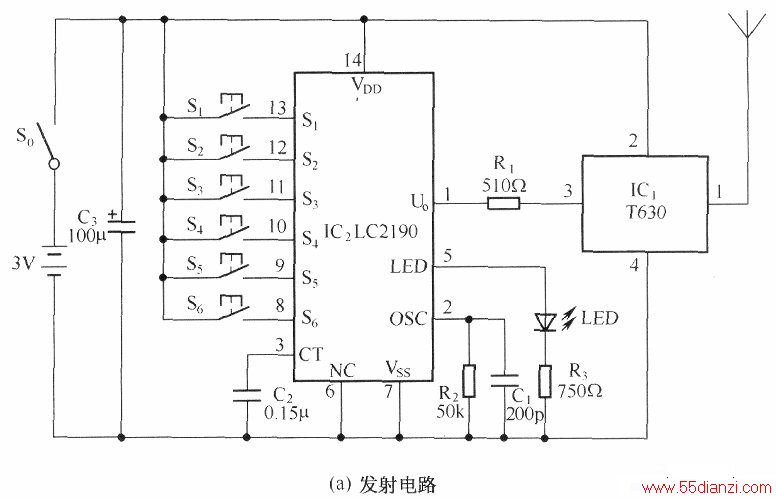

下图(a)所示为无线电遥控发射电路。IC2与编码按钮开关Sl～S6、Cl、C2、R2等组成六路数据编码器。C1、R2为外接振荡元件，使IC2内的可控振荡器的振荡频率设定为80kHz。
C2为外接定时电容，可使输出的编码脉冲串之间的间隔为0.25s左右。LED发光二极管和R3组成指示电路，每按压S1～S6中任一个开关时，LED就会点亮发光，用以指示发射情况。
IC1采用长波专用发射集成电路T630，当它的输入端③脚有编码脉冲串输入时，经内部整形放大后再进行调制，调制的载波频率为150kHz，然后由天线向外发射。由于IC1的发射功率不大于30mW，其作用距离较短。

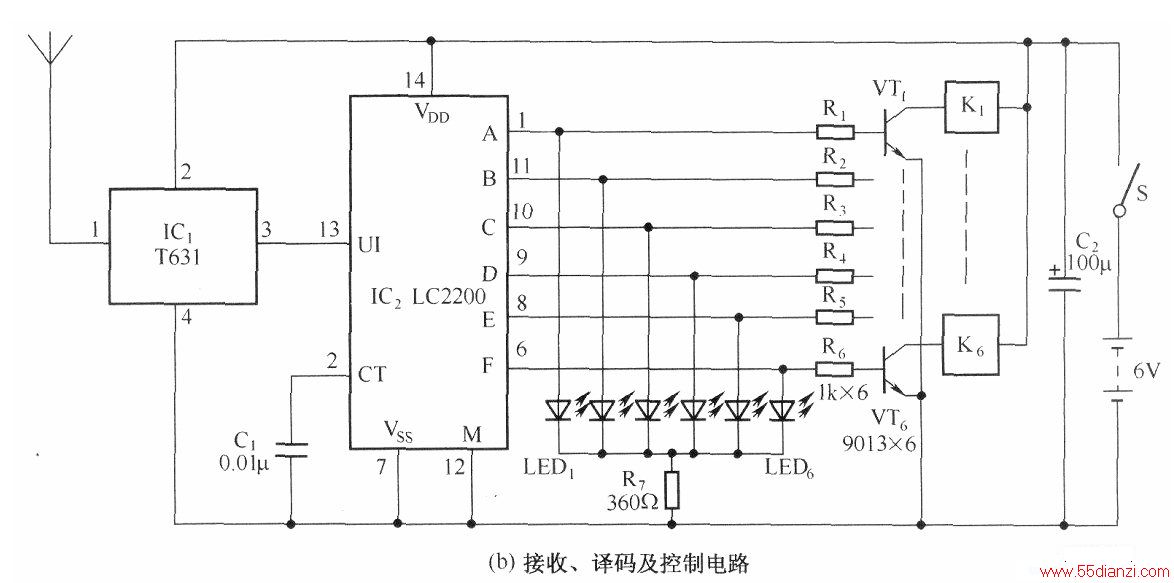

下图(b)所示为无线电遥控接收、译码及控制电路。IC1采用与发射电路中T630配对的长波接收专用集成电路T631。当天线接收到发射电路发出的长波无线电信号后，经T631内部放大、解调、整形后，由输出端③脚输出原编码脉冲信号，该信号直接加至IC2的信号输入端(13)脚。
IC2采用与发射电路中编码器LC2190配对使用的译码器LC2200。IC2的(12)脚接低电平，使其输出方式设定为自锁输出，即在任何时候各路输出互不影响。每按动发射电路的按键一次，则对应输出的电平便翻转一次。A～F各路输出均能独立改变状态。
各输出端输出的开关信号，使相应的半导体三极管VTi~VT6导通，与其相接的继电器通电吸合，通过其各继电器的触点对负载进行控制。与此同时，相应的发光二极管LED1～LED6被点亮，以指示各路的工作状态。
