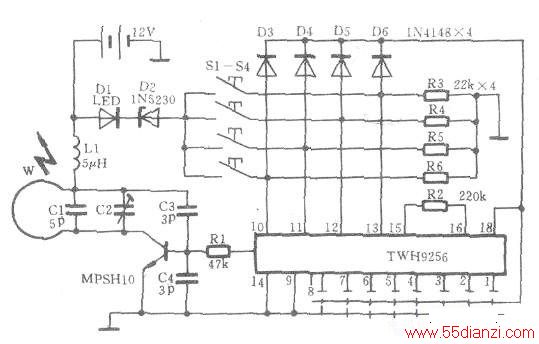

无线电遥控电路，由微型匙扣式TWH9236发射机和无线电接收解码模块TWH9238组成。发射电路见下图。数字编．码电路TWH9256是发射电路的核心，既可实现多路信息，又具有很强的抗干能力。与接收模块配合，遥控距离大于50m（在开阔地试验时实际达80m以上）。
接收模块各脚功能见右图。其最大特点是甩掉了传统的外部接收天线，而是将微带电感环天线及超高频放大、振荡、检波、选通整形、解码、锁存保护输出等单元电路集于一体，封装于模块内，具有微体积、微功耗、一致性好、免调试等特点，具备完整的接收机功能。这种接收电路的5个输出端，能直接驱动发光二极管、光电耦合器、小功率可控硅及三极管。
其输出的高低电平分别为5V和0v，所以也适合与计算机连接。如在模块各输出端加接一只推动三极管，即可带动继电器。

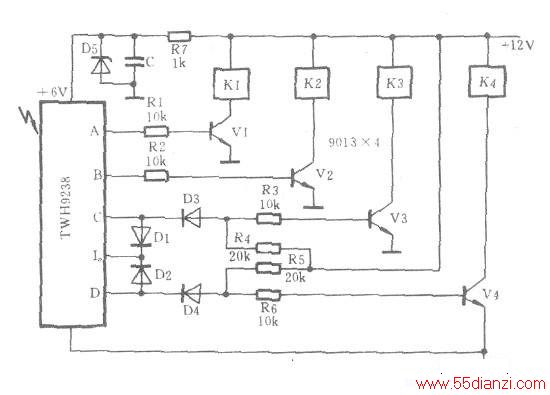

TWH9238接收电路输出端I。为非锁存特性,A、B、C、D为互锁存特性，也能方便地按需要接为自锁存、非锁存、混合锁存以及遥控通道的扩展。下图中的A、B两通道为互锁开关型接法，C、D两通道为非锁存开关接法。若需自锁存开关方式，则用一片CD4013触发器接成双稳态形式，串入三极管V3和V4的基极回路中即可。

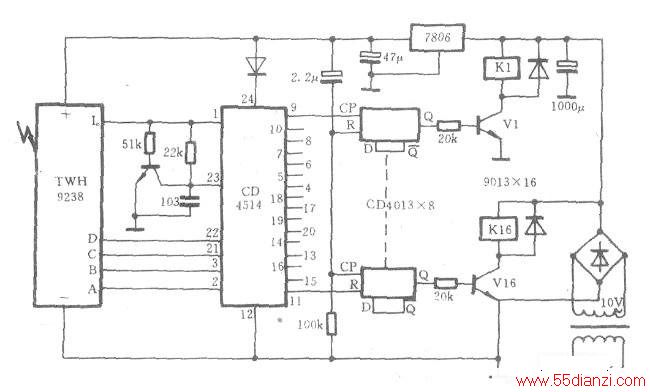

采用CD4514或CD4067电路，可将TWH9238模块的四通道输出扩展为16通道，下图是16通道扩展电路。
CD4013双稳态电路可使16通道控制变为能独立操作任一通道的“开”与“关”，即自锁型开关。若需其它类型的开关控制，可参考上图进行。
这里提及的非锁，是指发射机某键按下，对应接收电路某通道“天”，松手即“关”。互锁为：按A键后松手，A路“开通”并保持，直到按B键时松手，A路“关断”并保持，同时B路“开通”并保持，直到其它键按下时，B路才“关断”并保持。自锁型为按A键一次，A路被“开通”，再按一次A键，A通道“关断”，各通道互不干扰。即16路自锁型可单独遥控_路至多路乃至所在各路都接通或关断。
