DIY LED照明灯

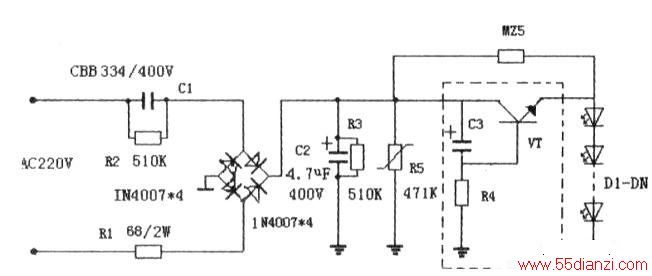

　　下图LED灯套件的实际电源电路图，图中虚线框内电路为延时启动电路。由于LED是即点即亮器件，故此延时启动目的为防启动冲击。由于电路中包含有R5压敏电阻．可见略显有些重复，故此，配套器件中取消了该部分电路，而用其直接替换的是一只热敏电阻M25,可以有效的在LED灯出现异常时保护电路。

　　
　　LED的电源电路板对不准确和更改电路的地方做了说明。
　　
　　根据更正后的差异，及时校正所焊接的电路元器件，即可进行装灯实验。安装电源板时，要特别注意整流二极管的安装方向，在图中已经按电路元器件实物标注法进行了标注，但在安装和焊接时要特别注意点，不能安装焊反。同理，电解电容C2也不能安装接反。其余元器件不分极性，但安装时注意位置，需要竖立插接。
　　
　　LED灯板的焊接，看起来很简单，因为LED有极性．实物板．上也对应有与之对应的电器元件符号，安装焊接较为方便。但是对于F5草帽2W的LED单粒排列按环形来看，有3环LED排列．而3W的LED．共4环LED单粒排列。在安装焊接时，可以采取一环一环的安装LED．然后焊接后剪掉LED引脚，再安装焊接下一环LED。并且，建议从内向外安装焊接。
　　
　　由于LED的防静电能力比较差．在焊接时需要做防静电处理。特别是电烙铁在焊接LED时，需要将电烙铁的电源线去掉再进行焊接。如采用35W的电烙铁焊接，基本是可以满足去掉电源后．利用余热对LED焊接要求的。
　　
　　安装焊接LED肘，可以三步检查LED的正反方向。第一，安装时按实物PCB的LED图标缺口方向插件。LED的正引脚边为圆弧状，而负引脚端是一平口状。根据此特性，在安装时即可按照有无平口端方向进行区分LED的正负极性．对照LED套件的灯板图形进行插件。第二步，在焊接时，由于PCB板对LED的排列是环形的，且LED的长引脚为正．短引脚为负．故此，在焊接时，‘直接按照间隔长引脚或间隔短引脚直接焊接也可区分。如果遇到紧挨着2只引脚长或短，即为错误安装，请检查后再进行焊接。最后步骤，也是根据长短引脚的辨识，在剪断LED引脚时进行最后判断正负极性。
　　
　　在安装LED后．要进行焊接，总要把LED与PCB进行翻面。LED少数时还比较好办．LED多了就会掉离、偏移等，使得给焊接带去很多不便。笔者开始也很纳闷，后想到，先将安装好的LED放置好后，正立的在LED上压上木板或书本等硬面板，这样，当即连LED、PCB与书本或木板一起翻面，这样压紧后，LED翻面后的位置几乎是不动的。这样稍微带力紧压PCB板，对LED进行焊接，相对来说LED几乎不会偏移。
　　
　　在LED的焊接时，除了LED的防静电能力很差，其耐温性更差。故此，在焊接时需要快速焊接，并且，建议在焊接时，先单一引脚焊接，这样可以延长和分散LED焊接时所承受的温度时间。
　　
　　LED灯板与电源板的正负线接入，注意的是，2W和3W的电源板接人极性，3W的正线端在LED环外侧接入处．负极线接入在环形内侧居中接线处。2W的正线端在LED环内侧居中接人处．负极线接入在环形外侧接线处。
