简单实用的三相离合器马达节能器

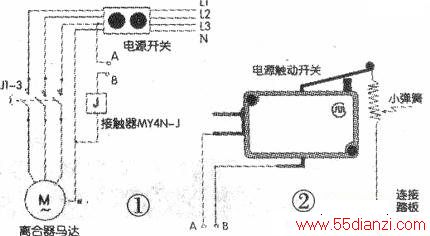

　　箱包加工用的电动缝纫机，主要采用三相离合器马达作为驱动，使用时，只要接通电源开关，不论脚踏板是否被踩下（马达离合器是否合、离实际存在合、离之比而浪费电能），马达主机都处在全速运转状态，严重浪费电能。利用交流接触器，加上一个电源触动开关制作一款简单的节能器，电路接线见图l。经过使用，节能效果很明显，并且马达功率输出没有任伺减弱（小电机直接可以启动）。电路中，交流接触器选用MY3N-J 5A，250V。安装时，把电源触动开关垂直固定在缝纫机台板下方合适位置，用一根小弹簧挂在触动开关的触动柄末端(见图2)，弹簧另一端通过细铁丝固定在缝纫机踏板的连杆上。当踩下踏板时，触动开关被拉动导通，继电器吸合，马达得电工作？通过离合器（失去离合功能，已闭合，也减少材料的消耗）带动缝纫机头开始缝制物料。一旦松开踏板，马达立即断电，进入零功耗状态。　使用此节能器，一定要做好安全保护措施。
