实用方便的声光控石英钟指示电路

　　在夜间辨认石英钟的时间很不方便，若在石英钟内部设置一个灯光指示电路，则显得实用方便。 这款声光控石英钟指示电路，在白天不工作指示；到了夜晚光线较弱时，可声控钟内的灯光进行指示，在灯光的辉映下熠熠生辉。本电路很简单实用，配合巧妙的设计将显得美观别致、情趣横生。
　　
　　电路原理
　　

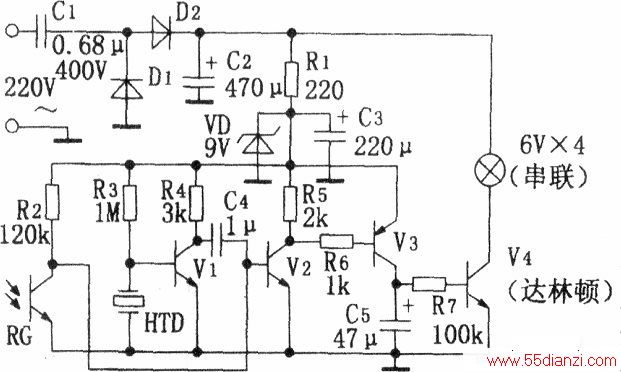

　　该声光控石英钟指示电路如附图所示。图中HTD为压电式声传感器，当一定强度的声音信号传到THD时，其两端产生电压信号，经V1放大后送入由V2、V3组成的高增益放大电路，在三极管V3的集电极上得到经放大后的脉冲。由V3输出的脉冲电压向电容C5充电，被充电后的电容C5通过电阻R7缓慢放电，在C5放电过程中V4饱和导通，于是四只串联的彩色灯泡便发光，镶在石英钟盘面内部的彩灯便可起到较强的照明作用。图中RG为光敏三极管，当环境光线较强时RG阻值较低，通常为几百欧，则在RG输出端上的电压将使三极管V2处于截止状态，致使V3一V4均不工作，在此状态下压电声传感器接收到的信号被导通后的RG短接到地，使声控电路失去作用。同理，当环境光线较弱时，RG的阻值很大，一般在1MΩ左右，因此R2将作为V2的基极电阻使V2处于放大工作状态，在此状态下V2～V4便可进一步放大来自HTD的声音信号电压。
　　
　　本电路工作电压由市电经C1、Dl、D2降压整流后得到，在C2两端可得到约25V的直流电压。彩灯由4只6V彩灯泡串联而成，该4只彩灯装配在石英钟盘面内的四个角上，以增强指示效果。
　　
　　本电路中，C5、R7、V4构成延时电路，C5、R7的参数确定其延时时限，本电路确定为约4秒。
　　
　　元件选择
　　
　　图中HTD为带有谐振腔的压电蜂鸣片，RG为光敏三极管，其暗阻≥IMΩ，亮阻为数百欧。C1为0.68μ／400V绦纶电容。V1、V2为09014，V3为09012，V4为达林顿管。彩灯泡可选用彩灯串的彩泡，每只彩泡的电压为6V，颜色可根据爱好进行搭配。其它元件规格无特殊要求。
　　
　　电路制作与调试
　　
　　本电路中的RG、HTD应装在石英钟适当位置，以能感受光线及声波即可。电路可制作在一块印制板上。制作好的电路板安装在钟壳上。
　　
　　彩色灯泡安装在钟面适当位置，彩灯个数也可根据需要确定。若本电路声控灵敏度不适，可适当调整V1、V2的B值。
　　
　　本电路通电试验时应注意，由于电路中各元件均与市电相通，请务必注意安全，勿触及各元器件。
　　
　　将本电路置于弱光下，击掌声便可使电路起控动作。
