利用双音频电话机和一个遥控接口电路可以通．过电话线遥控家中多至七路电器系统的开通与切断。其特点主要有三：1．可控制电器数多达七路；2．接口电路处于激活状态时能向操作者反馈信号，指示相关电器已经接通或全部电路已经关断；3．可选择、七路电器中任何一路或多路开通和同时切断全部电路。其操作过程是：首先拨通家里电)话号码，听到拨号音后接口电路发出乐声表示已处于激活状态，可以接受遥控命令；接着按“*’键，然后打人“1”~“7”的任一位数，就可以控制一路至七路中任意几个支路电器．的开通；按“*’键，再按“8”，可关断已开通的所有电器。

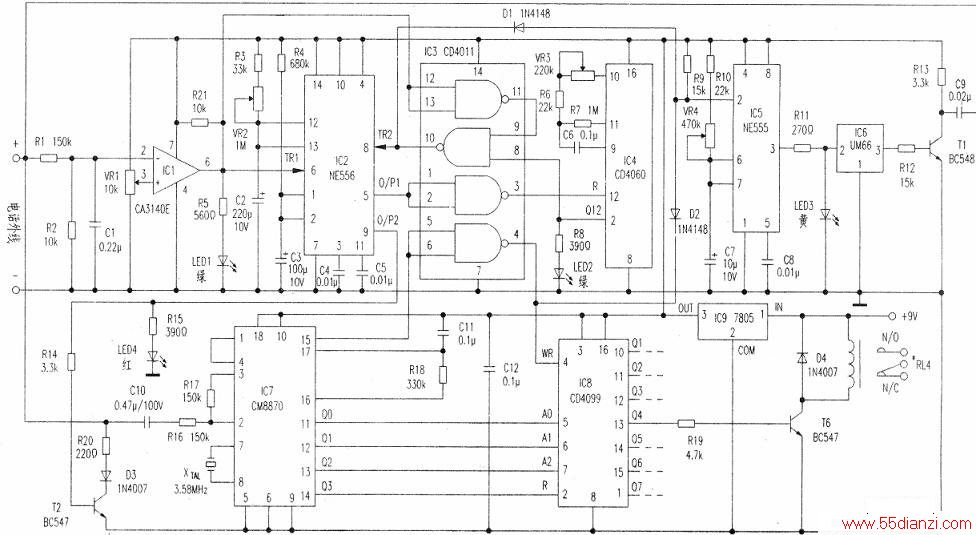

遥控接口电路见附图。电话接通后，振铃信号由比较器IC1检测，其输出触发双定时器IC2的⑥脚，输出⑤脚经反相器IC3③脚后，使振荡器兼14位二进计数器IC4②脚置成低电位而激活，IC4就对振铃信号进行计数。计数延迟（由VR3决定延迟时间）后，IC2②脚输出变高，此电压送至IC3⑧脚使与非门开通，于是振铃信号可直接送至IC3⑩脚，触发IC2中第二只单稳和IC5单稳，这种没计可有效避免电话线路中由瞬变引起的虚假触发。IC2输出⑨脚驱动T2导通，使R20跨接干线路输入端，输入电压降至10~12V，相当于摘机接听状态，而IC5输出③脚使音乐芯片IC6发送乐声至电话线，通知操作者遥控电路已处于接收输人命令状态。这时操作者可按“*’键，使电话信号变成双音频DTMF信号模式。打入“1”~“7”DTMF信号，由IC7解码后送至地址锁存器IC8。与此同时，IC7（15）脚变高，经反相后，使IC8④脚打开，接收地址译码信号后经T6打开相应支路的电路。只有输入“8”后，IC7的Q3脚输出使IC8复位，T6截止，原接通的所有电路关断。
调整方法：
1．连接接口电话至电话外线；
2．调整VR1．使振铃脉冲引起LED1闪烁，最好使IC③脚电压为2V左右；
3．电路激活时间由VR3和LED2调整；
4．遥控动作可用时间由VR2和LED4设定；
5．乐声播放时间由VR4和LED3调整。
