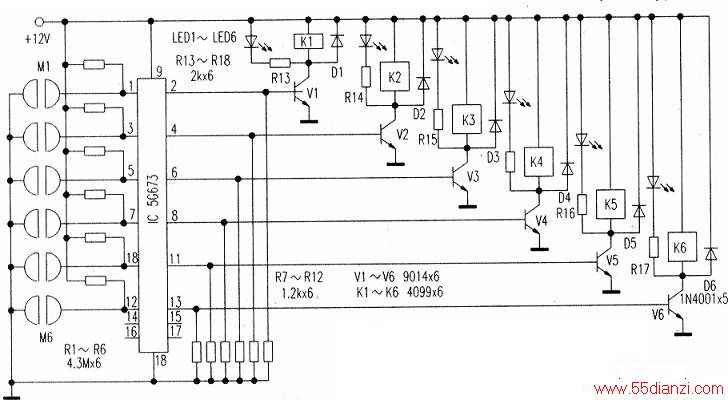

用5G673制作的触摸式切换开关电路如图所示。电路是由5G673 IC和继电器以及一些阻容构成的，其中5G673是一块具有互锁的8挡输出PMOS集成电路，M1~M6是六只金属触摸片，其输入通过电阻R1—R6接正极电压，故平时为高电位状态，而输出端均为低电位，当用手触摸金属片M1~M6的任意一片时，相对应的输出端变成高电平，并在电阻R7～R12上产生压降使该路的三极管导通，从而驱动发光二极管作指示和继电器吸合达到控制目的。如按一下M1触摸片，三极管V1导通，继电器K1吸合，控制该路电路工作。
继电器K1~K6采用12V的4099。其他无特殊要求按电路图标即可。
