占空比可调的脉冲波发生器

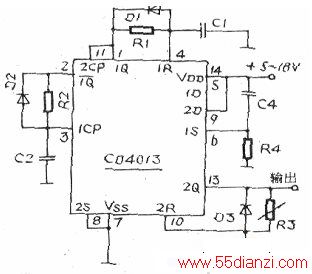

　　本脉冲波发生器的电路如下图所示。
　　
　　工作原理：
　　
　　一、其中触发器Dl组成振荡电路，当1Q为l时通过R2向C2充电，使ICP触发，导致1Q为I；当IQ为J时．通过Rl向CI充电，使lR为1，导致面为J。
　　
　　二，触发器D2组成单稳态触发器，每来一个脉冲上升沿2Q变离一次，2Q变高后通过R3向C3充电，从而使触发器D2复位；当调节R3的阻值时可以改变2Q为高电平的时间，从而改变发出脉冲渡的占空比。
　　
　　制作中需要注意：
　　
　　一，触发器D2输出脉冲频率等于触发器D1的振荡频率。
　　
　　二、Rl、R2、R3、CI、C2、C3的最值选择应使：
　　
　　100R,Ci<R2c：=＆c，，这样在调节R3时可使输出坡的占空比从1%~99％变化。
　　
　　三、为使输出波形性能改善，C1、C2、C3的容量应尽量小，或从2Q输出波形。四、CD4013可用MC14013、HD14013、TC4013等代用。
