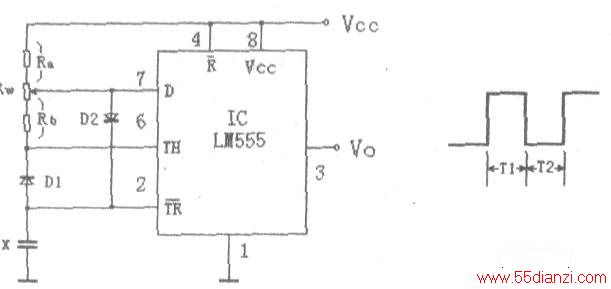

用 LM555单定时器作占空比可调多谐振荡器,如下图所示。电路中Cx充、放电回路被Dl、D2所引导,只要调节Rw,就改变了Ra与Rb的比值,使得充放电的时间常数发生改变,即可改变输出脉冲占空比。振荡器输出:TI=RaCxln2.T2=RbCxln2。
