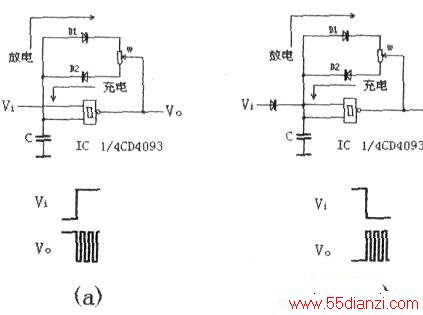

用CD4093施密特触发器作可控占空比可调多谐振荡器.如下图所示。在CD4093施密特触发器外加电容C、放电回路二极管Dl、充电回路二极管D2和电位器W构成一占空比可调的多谐振荡器。Vi加高电平时,移动W中心点,即改变充、放电回路时间常数.从而可调输出信号占空比。下图(a)Vi为高电平电路振荡,下图(b)Vi为低电平电路振荡。
