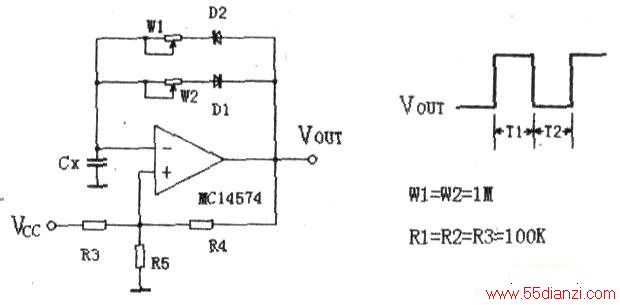

用MC14574电压比较器组成施密特型比较器．反相输入加上充放电回路就构成了多谐振荡器，如下图所示。
比较器的VT+ =VCC．R5/(R3∥R4+R5)≈2/3Vcc．VT- =Vcc.R4∥R5/(R4∥R5+R3)≈1/3Vcc。
如此时电压比较器的输出端为高电平，比较器的同相输入端的电位为2/3Vcc。比较器输出的高电平通过二极管D2、可调电阻Wl对电容Cx充电，当电容Cx上的电位上升到2/3Vce时．电压比较器输出由高电平转为低电平．这时比较器的同相输入端电位由原来的2/3Vce变为1/3Vce。同时电容Cx上的电压经二极管D1和另一个可调电阻W2对比较器的输出端发电，当电容Cx上的电压下降时，比较器输出由低电平转为高电平，从而又进入充电过程，形成振荡。可见充放电的时间分别于两个可调电阻有关，改变它们的阻值，即可改变充放电时间．这样就可以调整多谐振荡器输出脉冲的占空比。
多谐振荡器的充放电时间Tl和T2为：
Tl=WICxln2≈0.693WICx,T2=W2Cxln2≈0.693W2Cx.
F=l/(T1+T2)≈0.78RC。
