本报警器体积小、造价低。如果有不速之客侵扰或撬动门窗发出声响,报警器就会发出响亮的报警声,可以吓跑不速之客,并引起主人或邻居的注意。

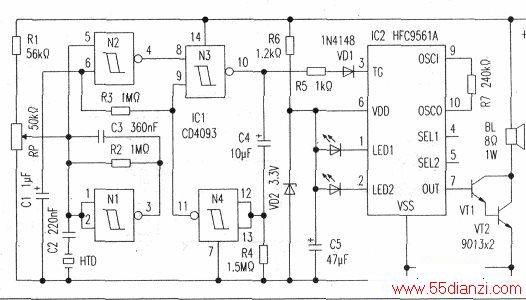

报警电路由一片内含施密特触发器的二输入端四与非门CD0093(ICl-N1~N4)和一片PCB软封装四声报警芯片HFC9561A(IC2)组成,原理电路如附图所示。HTDO为压电蜂鸣器,它将拾取的声音转换成电信号,经Nl进行放大后送至由N2~N45组成的单稳态触发器。
在正常情况下,调整RP使N2⑤脚为低电平。
又因N4(接成反相器)输入端12、13脚经R4接地,11脚输出高电平,故N3输出端10脚为低电平,报警器不响。只有HTD检测到声响,Nl有交流电压输出,使N2⑤脚变为高电平时,N3⑩脚就有一定宽度的单稳脉冲输出,使VD1导通并触发IC2工作。此时报警信号经VT1、VT2放大,推动扬声器BL1发出报警声,同时LEDI、LED2频闪发光。报警声音频率可通过振荡电阻R7调整。限流电阻R6和稳压管VD2为IC2提供3.3V工作电压。HFC9561A为四声响报警集成电路,工作电压2.4V~3.6V,静态电流150A。通过改变SELI(④脚)、SEL2(⑤脚)接法,可获得四种不同的声音,详见附表。电路的单稳态时间由R3、Cl决定,报警持续时间由R4、C4决定。
