简单实用的司机瞌睡报警电路

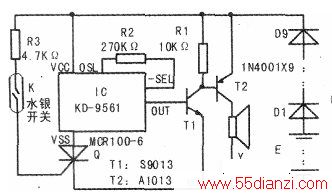

　　这种司机瞌睡报警电路实际很简单，具体电路见上图。
　　

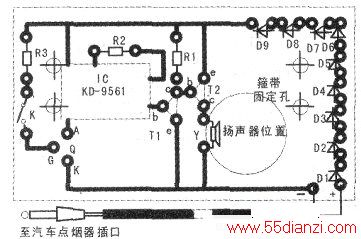

　　图中，K为水银开关（该开关在市场上有售）；Q为普通单向可控硅；IC为警笛声模块（KD-9561）；Y为φ=2.5cm、O.1W、8Ω超小型扬声器。电源从车上点烟器插口用专用插头取出（该专用插头实际就是汽车从点烟器插口取电的应急充电插头，市场上有售），经过9只1N4001二极管降压(9x0.75V= 6.75V)后，加在IC供电端电压约为6V（汽车在行驶中，蓄电池端电压会略高于额定电压）其余元件见图中所注。所有元件可安装在一个印板上（见下图），水银开关K焊接时倾斜的角度，应根据司机驾驶时头部的习惯位置调整好，使在正常驾驶姿势时水银开关不导通。整个印板固定在一个用有伸缩性的扁平带制成的头箍上，由于印板体积小、重量轻．故可省去机壳。
　　
　　司机（尤其是开长途车司机）开车时，将头箍戴在头上，当打瞌睡头部垂下或头部晃动或身体倾斜时，水银开关中的水银因流动会将报警电路的电源接通，从而使可控硅触发导通。于是扬声器立即发出警笛报警声，使司机立即惊醒，去休息或更换司机。值得一提的是，一旦可控硅被触发导通，即使水银开关已断开，扬声器发出的报警声还是会响个不停，这是因为可控硅一旦导通．不在可控硅控制极加负电压，它不能关断。只有将电源插头从点烟器插口中取出（切断整个电路电源），报警声才能停止。图中元件数值是按12V电源设置的，若车上电源为24V，则应增加降压二极管个数。
