经济实用的超级防盗保险柜

　　这种防盗保险柜，又称其超级电子保险柜。该柜用厚铁板焊制而成，装于床头箱内，用膨胀螺丝固定于墙壁上，坚若磐石。电路采用驱逐式防盗报警器，它可将窃贼吓退，并同时报警。
　　

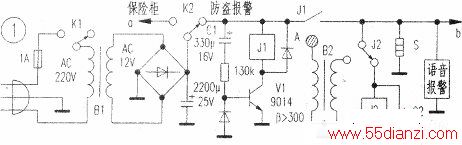

　　驱逐式防盗报警器的电路由图1、图2构成。在图1中，K1是报警触发开关，装于床头箱门后，该开关关门断开，开门接通。K2是开保险柜／防盗报警转换开关，装在床头箱底部。自己要开床头箱时，将K2打向“保险柜”位置，开床头箱门电路不工作。平时将K2打向“防盗报警”位置，如果有窃贼撬开箱门，则K1复位闭合，电压便经K2送往J1等组成的延时电路，C1充电使V1导通，J1吸合。约2分钟后，C1充足电V1截止，J1释放。J2、C2、B2组成脉冲高压发生器，高压一端与床头箱门上的金属拉手A相连，一端通过电源插头与大地相连。S是电阻丝，置于装有耐温材料的无盖金属盒中，其上放置数片速燃灭蚊药。

　　
　　图2为拨号报警电路，装于电话机内。当图l中J1吸合时，NE555的③脚先输出高电平，J3短时吸合一次，电话机便自动将第一位贵宾号码（可预先设置为自己的手机号码）置为预拨号码。约1秒钟后，③脚变为低电平，J4短时吸台一次，使号码自动拨出。由于NE555接成自激多谐振荡器，输出方波周期为十几秒，故以上过程隔十几秒钟重复一次。若你的电话机没有设置贵宾号码的功能，可让J3控制摘机开关，J4控制重拨键，再用一根短线代替C3即可，但在离家前必须使电话的最后一次拨号为所需的报警号。
　　
　　以上电路安装好后，当小偷撬开床头箱门上的锁、抓紧拉手A用力拉开箱门（装有碰珠，故较紧）时，K1闭合，J1吸合，进而J2吸合，C2上电压维持J2吸合一短暂时间，使拉手A上有短暂的高压，先给小偷一点“触电感”，使小偷一时不敢伸手箱内。同时“巫婆笑”语音电路工作，发出“呵呵……哈哈……”的怪叫声，令其毛骨悚然。若此情此景小偷尚不想退走，则接着是电阻丝已经发红点燃了灭蚊药，浓烟滚滚扑面而来，呛鼻又熏眼，更使小偷胆寒心惊，只有夺门而逃。另外，在此期间内，报警电话（或手机）已经接通，向主人报告盗情．2分钟后，J1释放，整个报警结束。
　　
　　S可用220V/300W的电阻丝．B2为汽车点火线圈，也可用黑白电视机的行变代替。J3、J4选用超小型继电器。调节C1可改变报警时间。由于J2的吸合与释放是交替进行的，调节C2使J2的吸合与释放时间相同，即可使小偷在握住床头箱拉手时有阵阵麻电感，达到较满意的效果。
