经济实用的卫星接收机遥控延伸器

　　一般家庭卫星接收机大都放置在客厅中的电视柜里，这就限制了在其他房间的使用。而这款经济、简单又实用的遥控延伸器。不但可在其他房间通过馈线就能看到卫视或VCD节目，而且其他房间也能用遥控器把遥控信号通过馈线反馈到卫星接收机或VCD，就像在同一间屋内控制这些设备一样的灵活方便。
　　

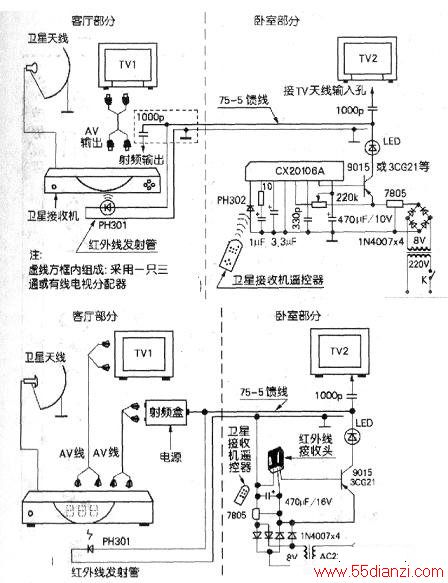

　　具体电路有两类：一类是带射频盒的延伸装置（见下图），主要用于一些无射频信号输出的接收机或VCD等；另一类是不带射频盒的遥控延伸装置(见上图)，主要用于一些有射频调制输出的机器。另外，其电路尽可能采用红外线接收放大于一体的接收头（见下图），这样可以大大简化电路，使得组装更简单容易。
　　
　　工作原理：红外线解调放大专用集成块(CX20106A)将红外线接收管(PH302)收到的遥控器发出的调制脉冲信号进行放大、解调和整形，然后从⑦脚送出的负极性短脉冲信号送到三极管基极再次放大，放大后的脉冲电流通过射频电缆输送到卫星接收机或VCD前的红外线发射管上（对准卫星接收机或VCD的遥控接收窗口），发出红外线遥控信号，从而达到在异地或异室使用遥控器灵活控制的目的。
　　
　　上图元件选择：红外发射管(PH301)x1只．红外线接收管(PH302)x1只，电容1μF/10Vx1只，3.3μF/IOVx1只，470μF/16Vx1只，330pFx1只，1000pFx2只，电阻10Ωx1只，220kΩ可调电位器×1只，二极管IN4007x4只，发光二极管LEDxl只，三极管9015xl只（或其他PNP小功率管均可）。集成块CX20106Ax1块（或其他红外线解调放大专用集成块也可以）。三通或分配器×1只，220V/8V的功率为3W的小型变压器xl只，钮子小开关K（或其他开关）xI只。7805三端稳压块xl块。下图元件选择：带220V输入的射频调制盒xl只，PH301红外线发射管、集成块7805xl块、红外线接收头xl只、电容470μF/16Vxl只、lOOOpFx1只，发光二极管。LEDx1只，三极管9015x2只（或其他型号的PNP小功率管均可），二极管1N4007x4只。
