经济实用的调频话筒

　　这里介绍的调频话筒可用于无线监听，也可作为电视、影碟机、CD机等的信号转发器。本话筒自带三粒镍镉可充电池，可反复充电使用。
　　

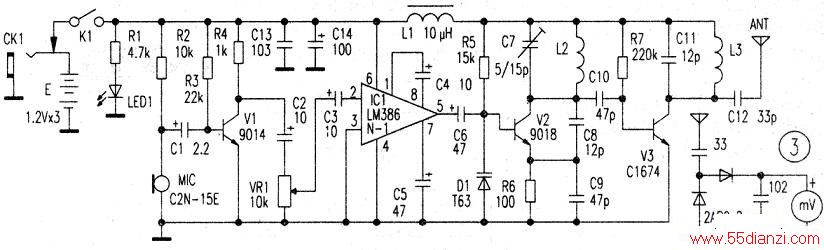

　　下图为调频话筒电路。MIC输出的信号由V1放大后，经音量调节电位器VR1送入IC1的②脚。进行功率放大后由⑤脚输出，并送至高频振荡器V2的基极，完成信号的调频调制，调制信号经C10送入由V3组成的射频功率放大器，放大后由天线发射出去。其中D1为变容二极管。CK1为φ2.5mm的电源插孔，作为内部电池的充电接口。

　　
　　选材说明

    IC1型号为LM386N-1，实验证明可工作于3V以下供电状态。V2选用超高频管9018，V3为无绳电话上采用的C1674。镍镉电池为邮购的二手货，日本三洋产的容量270mAh，单体φ15mmx30mm三粒串联使用，充放电性能优良。本机可连续使用十小时以上。L1为普通固定电感，L2、L3均用φ0.54mm漆包线绕制。L2绕5圈内径为8mm，L3绕8圈内径为Smm。天线用75cm左右长的软导线。其余元件按图中标注选用即可。
　　
　　制作与调试元件

    排列如下图供参考，也可根据自己情况另外设计。电路板制作采用不干胶粘贴再腐蚀的方法效果很好。元件焊接无误即可正常起振，将话筒对着电视机的扬声器，用FM收音机收听，调节C7使其频率落在88A108MHz以内。然后按图3搭接一个简易场强仪。保持调频话筒与场强仪的相对距离，使其有稳定的适度显示，调节L2、L3间距。如L2拉开，L3收紧，使场强仪显示值最大即告成功。最后一定要为其做一个屏蔽装置，这样可降低感应噪声，使接收信噪比大幅提高，并使发射电路工作更稳定。制作出的样机尺寸为65mmx45mmx20mm．工作电流20~30mA，发射频率约100MHz，良好传送的距离在300m以上。
