1．红外数据采集部分
目前红外遥控器大多采用两种发射数据编码方式，一种是以同步头开始，中间跟着若干位数据、地址码，而数据以矩形波的宽度来区分”0”或”1”，最后再紧跟一位结束码，一帧数据发送完毕后，后面只连续发送同步头不再重复发送数据，通常数据位的”1”表示形式为500us低电平加500us高电平，用500μs低电平加1.6ms高电平表示“0”；另一种没有同步头，直接发送的就是数据、地址码，这种也以时间来区分数据，但附加波形的起升或下降沿来区别：而市面上这两种编码方式又以第一种居多。

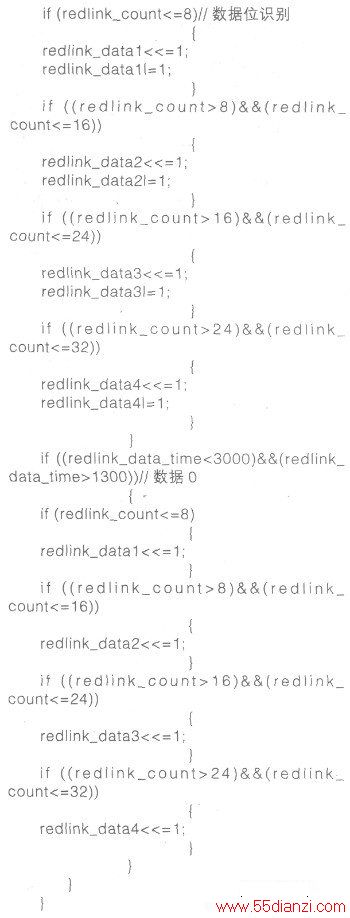

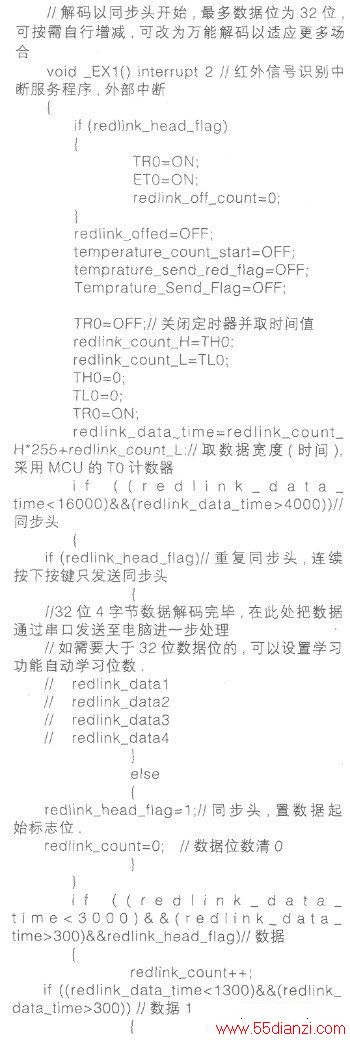

为此要实现数据的采集通常也是采用两种方法，一种采用固定解码方式，即遇到规定的数据宽度（时间）或升降沿就写入数据“0”或”1”，这种方法比较简单，容易实现，但解码有相对性，通用性差，只能实现大部分解码：另一种解码方式就是，采用分开读取数据码高低电平的宽度（时间），通过记录、区分所有时间数据来实现解码，这种解码方式比较复杂，且数据量比较大，但理论值可以实现所有红外遥控器的解码，兼容性强，这种方式可以利用MCU的捕获功能来简化解码程序．至于取用何种方式解码，可按需取舍，考虑到本人的用途暂时只需兼容大部分遥控器即可，所以采用了第一种固定解码方式，并采用MCU的中断功能实现，程序如下。
*注：在此提醒一下读者，延时程序编写要特别注意，同样的延时程序在STC和普通51上运行的时间差别很大，尤其是编写DS18820的温度读取程序时要注意，因为DS18820芯片对时序、时间的要求极其严格。
//以下部分变量未定义，在系统总初始化程序内定义
2．EEPROM的读写
现在很多用途均需用到数据存储，所以EEPROM在大多应用场合中都成了必须附件：
为方便应用，现在的MCU一般均内部集成有EEPROM存储器，STC也不例外，象STC12C5410AD芯片，内部就集成了2K-EEPROM，大大方便了使用：本芯片内的存储器分为4个扇区，每个扇区512字节，但每个扇区地址并不连续，使用时需注意一下扇区的起始地址问题；另外在数据写入时，如果原位置已存有数据，需先擦除再写入新的数据：程序如下：
3．模拟发射部分
目前的红外遥控器发射信号，绝大部分都是调制在38～40KHz副载波上（副载波通常为方波，周期26μs），然后经红外发射管发送出去：不管那种数据模式（如上面讨论的有同步头和无同步头形式），其发射原理都一样，即将需发射的数据调制到副载波上，调制原理很简单，将所需发送的数据直接和副载波相与即可。

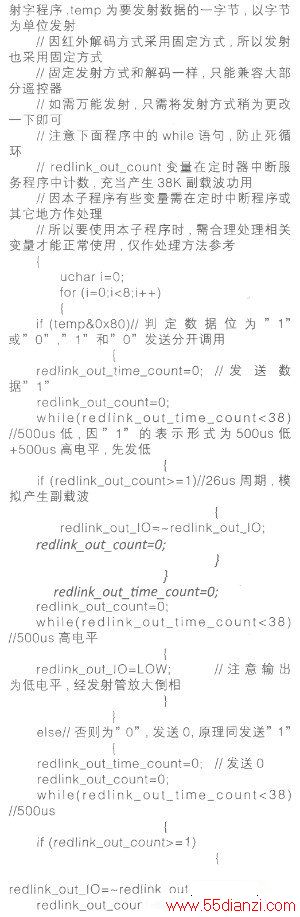

调制可采用外部调制或内部调制，内部调制就是用程序直接模拟，一次性产生发射波；外部调制则直接用硬件完成，增加一个与门电路即可，与门的一个输入脚接38K～40K周期方波（即副载波），另一输入脚接MCU数据输出口，则与门输出脚即为发射波，再加接一级发射放大，然后经红外发射管发射出去即完成整个调制，本文发射部分采用程序模拟来产生，副载波用定时器模拟产生，程序片断如下：
