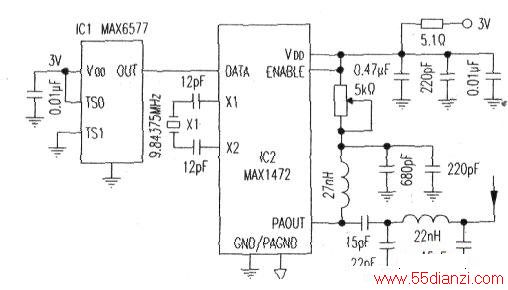

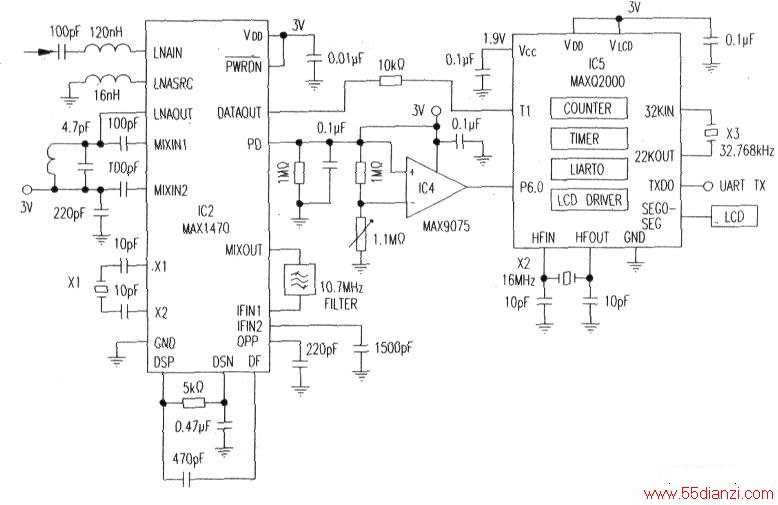

成对地使用一只局部温度传感器和一只幅移键控发．射器艘收器，就可以设计出一个简单的无线温度监控系统，并且具有数据记录功能。微控制器负责处理数据。并将温度读数显示给用户，微控制器的片上通用异步接收器，发射器能够用于数据记录应用。如上图所示的局部温度传感器lC1用于检测器件的环境温度。IC1的输出是一个方波，其频率与开尔文温度成正比。幅移键控发射器IC2将信号调制在315MHz的载波频率上，用一台频率计数器就可以测量出输出信号的频率．当TS1脚接地，TSO脚连VDD时，配置的标尺乘数为lkHz．这个标尺乘数用TSI脚和TSO脚配置。幅移键控接收器IC3以相应的载波频率解调信号，如下图所示。
比较器IC4用一个内置峰值检测器连接IC3的接收信号强度指示器。外接RC追随所接收信号的峰值功率，将其与一个电阻分压器产生的预定电压水平作比较。实验室的测试表明，一个大约1.57V的阈值可在数据输出引脚产生一个有效输出，而不会接收到虚假读数。将此阚值调节到适当水平，可以获得最佳性能。当接收到的信号较弱或无效时，比较器的输出为低，当收到信号足够时．输出为高。
然后，微控制器IC5采用自己集成的定时器，计数器和液晶显示器驱动外设，测量并显示信号频率值。计数器跟踪输入温度信号上的上升沿转换次数，定时器则跟踪经过的时间。在1秒的经过时间以后．发生一个中断。此时．电路读出计数器的值，将其转换为摄氏度单位，并显示在液晶显示器上。然后计数器复位至零，重新开始这个过程。当发生定时器中断时，定时器会自动重装．UARTO也输出最后的温度。用手持频率计数器可以验证这个温度读数。
微控制器通过P6.0监控信号的功率，这是～个通用输入引脚。当输入为逻辑低时．LCD与UART输出“noRF”，提醒用户如果发射器与接收器之间距离过远时，可能发射器有问题。设计使用的LCD连接在IC的评估套件中。在汇编数据部分中用一个查找表的方法，可以保留所显示A到G段的内部映射。这种保留可确保显示正确的段。通过一个RS-232电平转换器．UART输出将数据发送给一个数据记录设备．如一台计算机。
在组装时，用MAX-IDE汇编软件对设备编程，与MAX-IDE-起使用的MAXQJTAG将代码装入到设备内。
